Description et caractéristiques

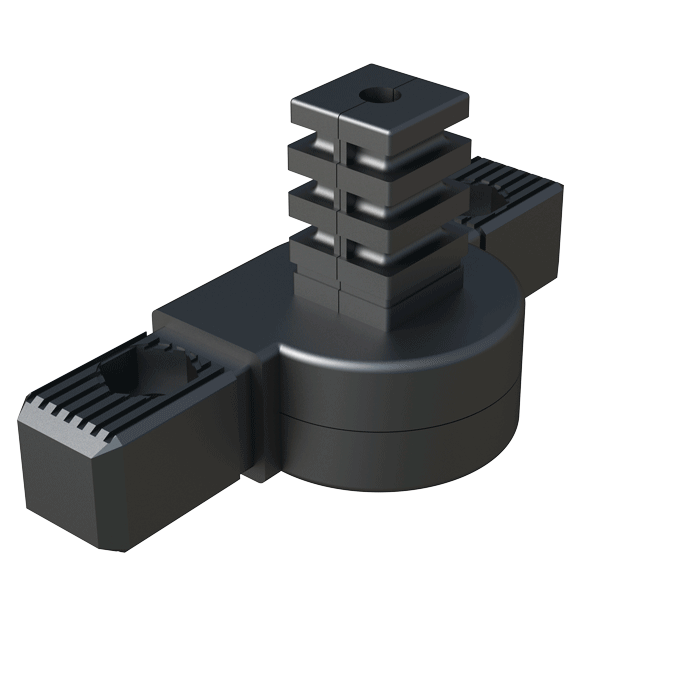

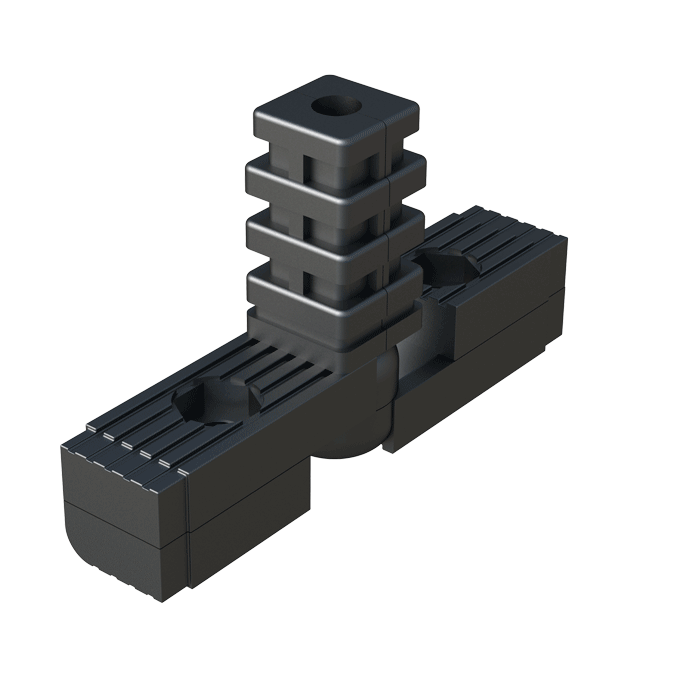

Notre raccord 3 tubes a été crée pour connecter 3 tubes ronds. Il a une articulation pour pouvoir changer son angle de 0º à 180º, de 0º à 190º, de 0 à 60º ou encore de 45º à 195º, selon la référence.Images et plans techniques
Vue du produit
Plan coté
Vidéo
Références et dimensions de Connecteur articulé pour 3 tubes
| Référence | Pour Tube |
Epaisseur Tube |
L / H |
Angle (A) [Type] |
Plus d´infos. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400061 | 25 x 25 | 1,50 | 38,00 / 42,00 | 45º à 195º [1] | |||||||||
| 02300400062 | 25 x 25 | 1,50 | 38,00 / 42,00 | 60º à 232º [1] | |||||||||
| 02300400063 | 25 x 25 | 1,50 | 39,00 / 42,00 | 0º à 190º [1] | |||||||||
| 02300400064 | 25 x 25 | 1,50 | 39,00 / 42,00 | 0º à 180º [4] | |||||||||
| 02300400065 | 40 x 40 | 2,00 | 50,00 / 42,00 | 0º à 180º [3] |
