Description et caractéristiques
Notre support fileté pour tiges avec verrouillage rapide FNA est conçu pour être installé latéralement sur une tige filetée, sans devoir l'introduire par l'une de ses extrémités. Son corps s'ouvre et se ferme grâce à un système de clipsage qui facilite le montage.
Il comporte un filetage intérieur (M1) pour la tige filetée et un filetage extérieur (M2) permettant de monter un écrou et de fixer l'ensemble.
· Matériau : Polyamide 6 (PA6)
· Classification d'inflammabilité : UL94 V-2
La gamme FNA est disponible en deux géométries : Type 1, avec une conception compacte pour les espaces de montage limités, et Type 2, avec une base rainurée permettant d'insérer des colliers de fixation pour maintenir différents éléments.
Images et plans techniques

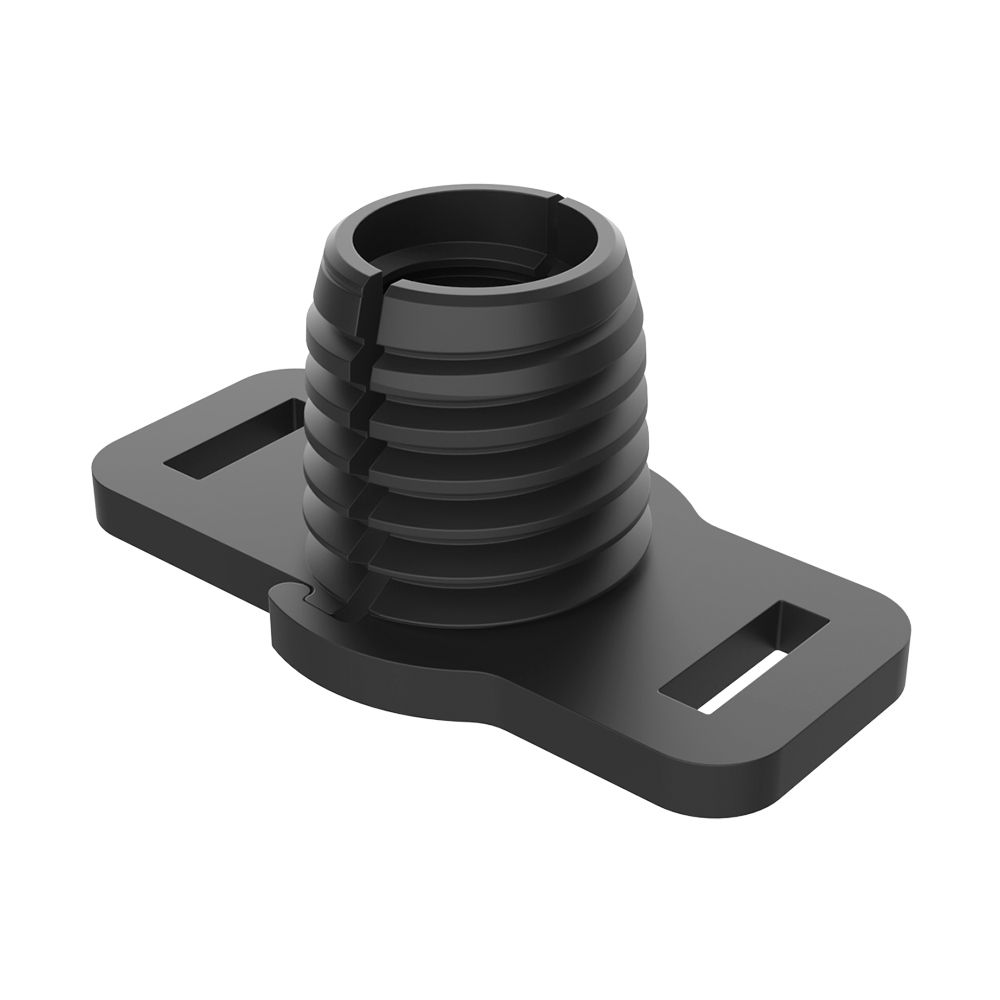

Vue du produit

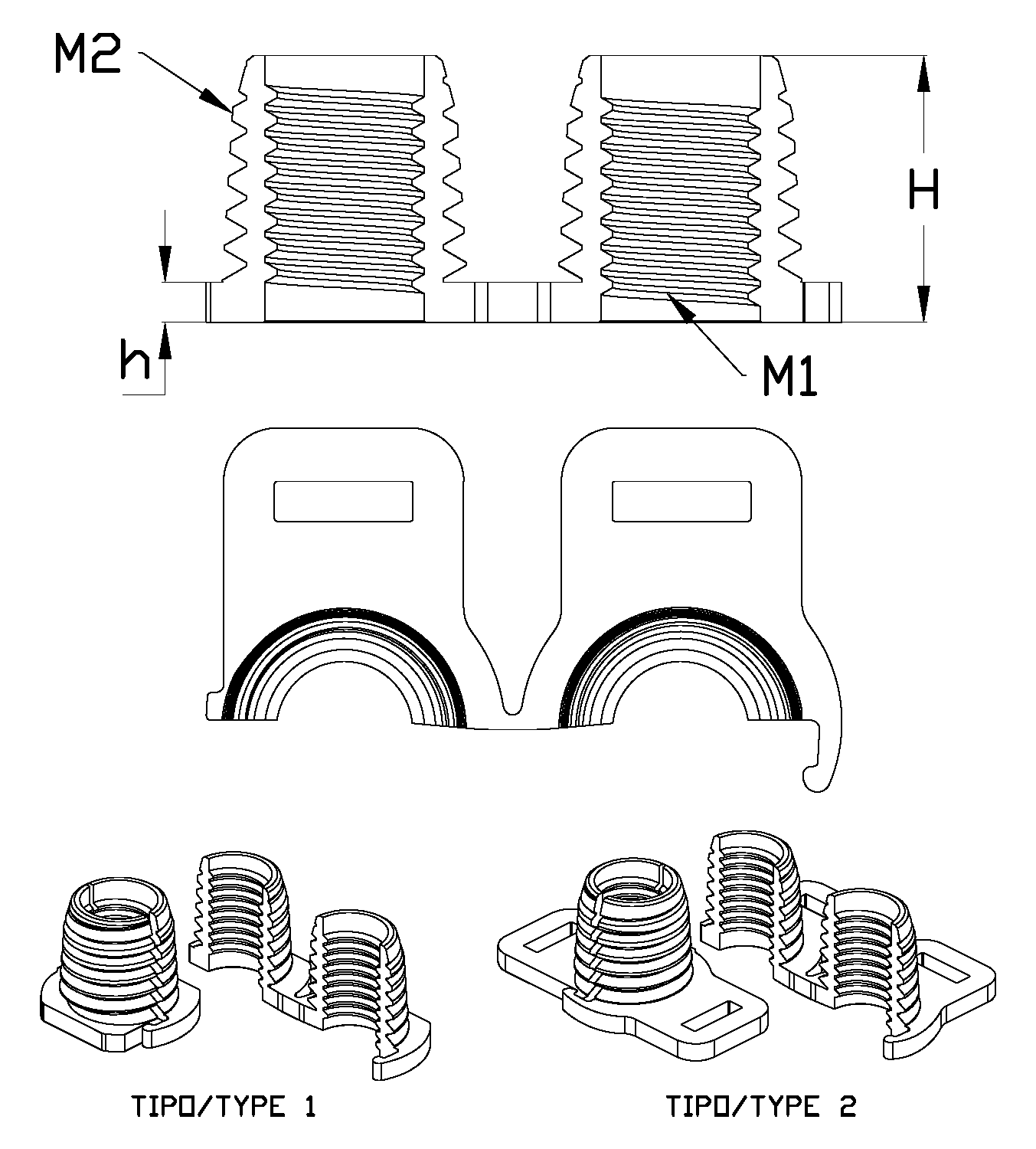

Plan coté
Vidéo
Références et dimensions de Support fileté pour tiges à verrouillage rapide
| Référence | M1 |
M2 |
H |
h |
Type |
Plus d´infos. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01300300250 | M5 x 0,8 | M8 x 1,25 | 9,00 | 1,50 | 1 | ||||||||
| 01300300251 | M5 x 0,8 | M8 x 1,25 | 12,00 | 2,00 | 2 | ||||||||
| 01300300252 | M6 x 1,0 | M9 x 1,25 | 10,00 | 1,50 | 1 | ||||||||
| 01300300253 | M6 x 1,0 | M9 x 1,25 | 13,00 | 2,00 | 2 | ||||||||
| 01300300254 | M8 x 1,25 | M12 x 1,75 | 13,00 | 2,00 | 1 | ||||||||
| 01300300255 | M8 x 1,25 | M12 x 1,75 | 16,00 | 2,50 | 2 | ||||||||
| 01300300256 | M10 x 1,5 | M14 x 2,0 | 15,00 | 2,00 | 1 | ||||||||
| 01300300257 | M10 x 1,5 | M14 x 2,0 | 18,00 | 2,50 | 2 |
