Poignée en aluminium avec bases carrées LHGB


Description et caractéristiques

Notre poignée tubulaire avec bases carrées est fabriquée en aluminium et en nylon renforcé. La poignée est idéale pour son utilisation en équipements de machinerie. Elle a un bon fini.

Documentation technique et conformité

  • Plans PDF
  • UL94
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Vidéo

Images et plans techniques

Vue du produit

Poignée en aluminium avec bases carrées LHGB - Vue du produit

Plan coté

Poignée en aluminium avec bases carrées LHGB - Plan coté

Vidéo


Références et dimensions de Poignée en aluminium avec bases carrées

Référence
Diamètre du tube (D)
L
A
B
C
h
d



Plus
d´infos.
00301400065 20 200,00 47,00 23,00 27,50 53,50 6,40
00301400066 20 300,00 47,00 23,00 26,00 53,00 6,40
00301400067 20 400,00 47,00 23,00 26,00 53,00 6,40
00301400068 20 500,00 47,00 23,00 26,00 53,00 6,40
00301400069 20 700,00 47,00 23,00 26,00 53,00 6,40
00301400070 25 200,00 56,00 29,00 32,00 60,00 8,40
00301400071 25 300,00 56,00 29,00 32,00 60,00 8,40
00301400072 25 400,00 56,00 29,00 32,00 60,00 8,40
00301400073 25 500,00 56,00 29,00 32,00 60,00 8,40
00301400074 25 700,00 56,00 29,00 32,00 60,00 8,40

Si vous êtes intéressé(e) par notre famille LHGB, vous serez sûrement intéressé(e) par ces autres familles:

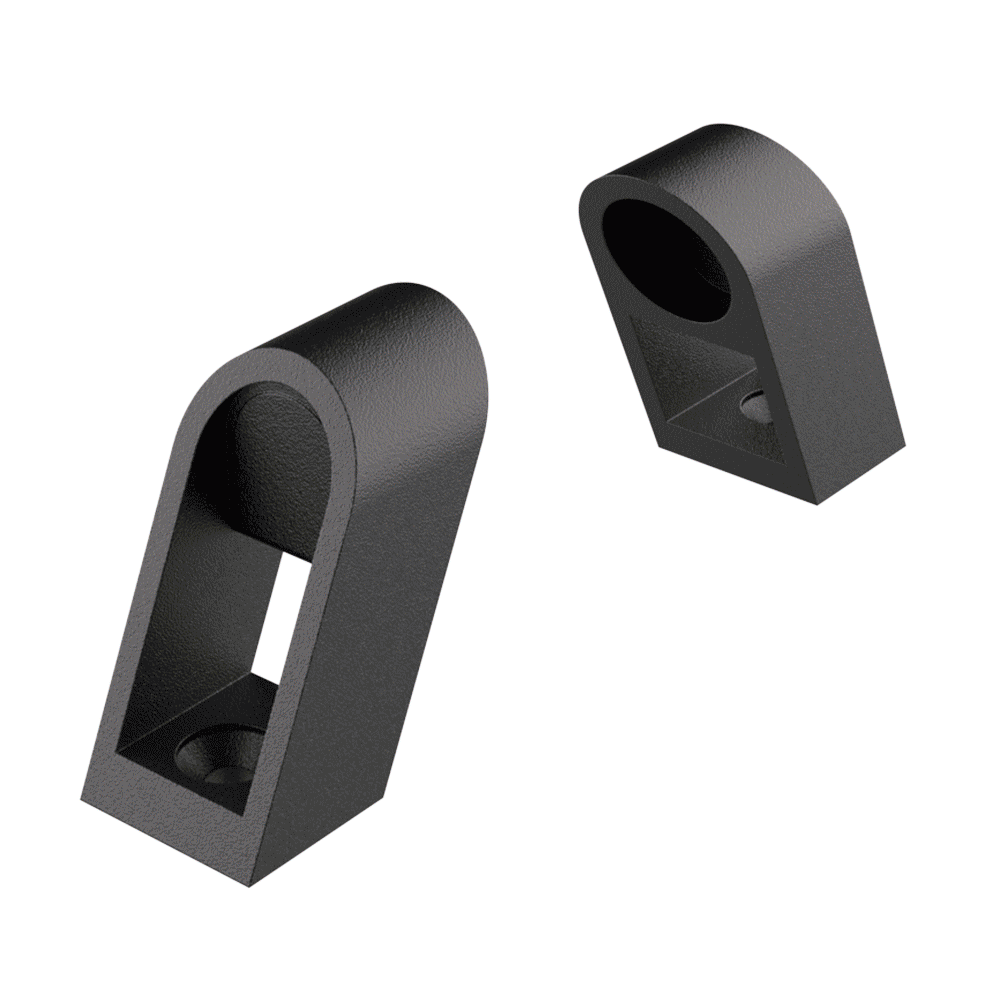

Raccord pour tubes ronds LHGBA
