L´axe fileté de notre pied réglable est en acier zingué, la plaque de finition en acier inoxidable et la base de polypropylène. La pièce est disponible sans plaque: LHVD. L´écrou du pied réglable permet une meilleure fixation. Il y a un petit espace entre l´écrou hexagonal et la base, ce qui permet une inclinaison du filetage d´environ 3º.

Matière: PP - SS -ZCS
Couleurs standard: Acier / Fabrication en couleurs RAL
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Plans PDF:


Référence
Filetage Métrique (M)
L
D
H

PDF
3D IGS
Ajouter
00301201025 M8 20,00 30,00 16,50
00301201026 M8 30,00 30,00 16,50
00301201027 M8 40,00 30,00 16,50
00301201028 M8 50,00 30,00 16,50
00301201029 M8 60,00 30,00 16,50
00301201030 M8 70,00 30,00 16,50
00301201031 M10 16,00 30,00 17,50
00301201032 M10 20,00 30,00 17,50
00301201033 M10 30,00 30,00 17,50
00301201034 M10 40,00 30,00 17,50
00301201035 M10 50,00 30,00 17,50
00301201036 M10 60,00 30,00 17,50
00301201037 M10 70,00 30,00 17,50
00301201038 M8 16,00 38,00 17,00
00301201039 M8 20,00 38,00 17,00
00301201040 M8 30,00 38,00 17,00
00301201041 M8 40,00 38,00 17,00
00301201042 M8 50,00 38,00 17,00
00301201043 M8 60,00 38,00 17,00
00301201044 M8 70,00 38,00 17,00
00301201045 M10 16,00 38,00 18,00
00301201046 M10 20,00 38,00 18,00
00301201047 M10 30,00 38,00 18,00
00301201048 M10 40,00 38,00 18,00
00301201049 M10 50,00 38,00 18,00
00301201050 M10 60,00 38,00 18,00
00301201051 M10 70,00 38,00 18,00
00301201052 M8 16,00 48,00 17,00
00301201053 M8 20,00 48,00 17,00
00301201054 M8 30,00 48,00 17,00
00301201055 M8 40,00 48,00 17,00
00301201056 M8 50,00 48,00 17,00
00301201057 M8 60,00 48,00 17,00
00301201058 M8 70,00 48,00 17,00
00301201059 M10 16,00 48,00 18,00
00301201060 M10 20,00 48,00 18,00
00301201061 M10 30,00 48,00 18,00
00301201062 M10 40,00 48,00 18,00
00301201063 M10 50,00 48,00 18,00
00301201064 M10 60,00 48,00 18,00
00301201065 M10 70,00 48,00 18,00
00301201024 M8 16,00 30,00 16,50

Si vous êtes intéressé(e) par notre famille LHDE, vous serez sûrement intéressé(e) par ces autres familles:

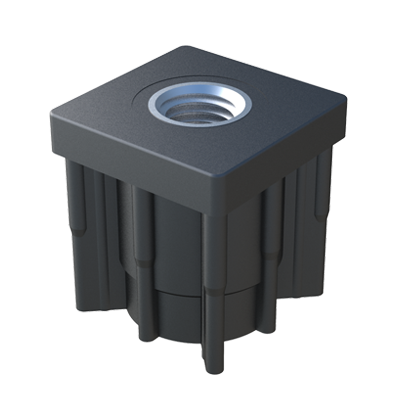

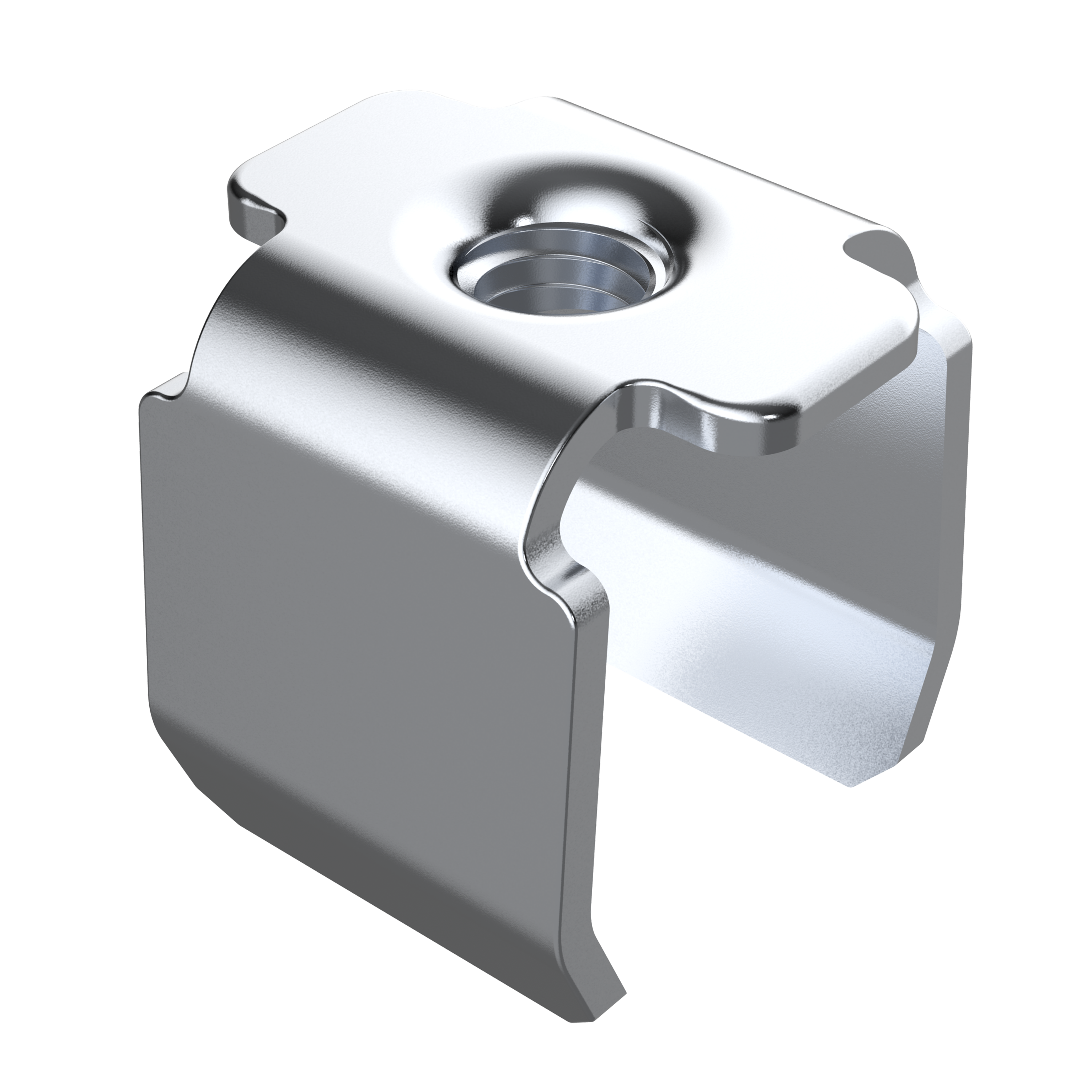

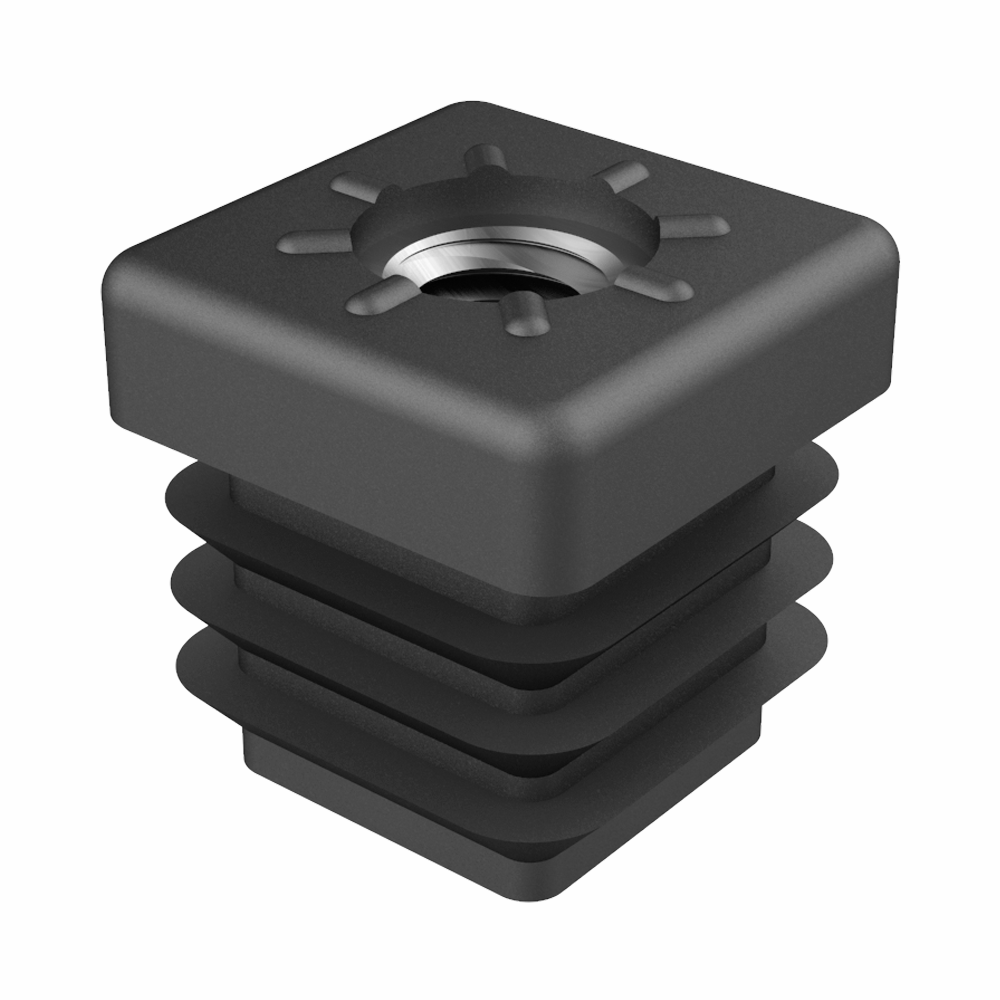

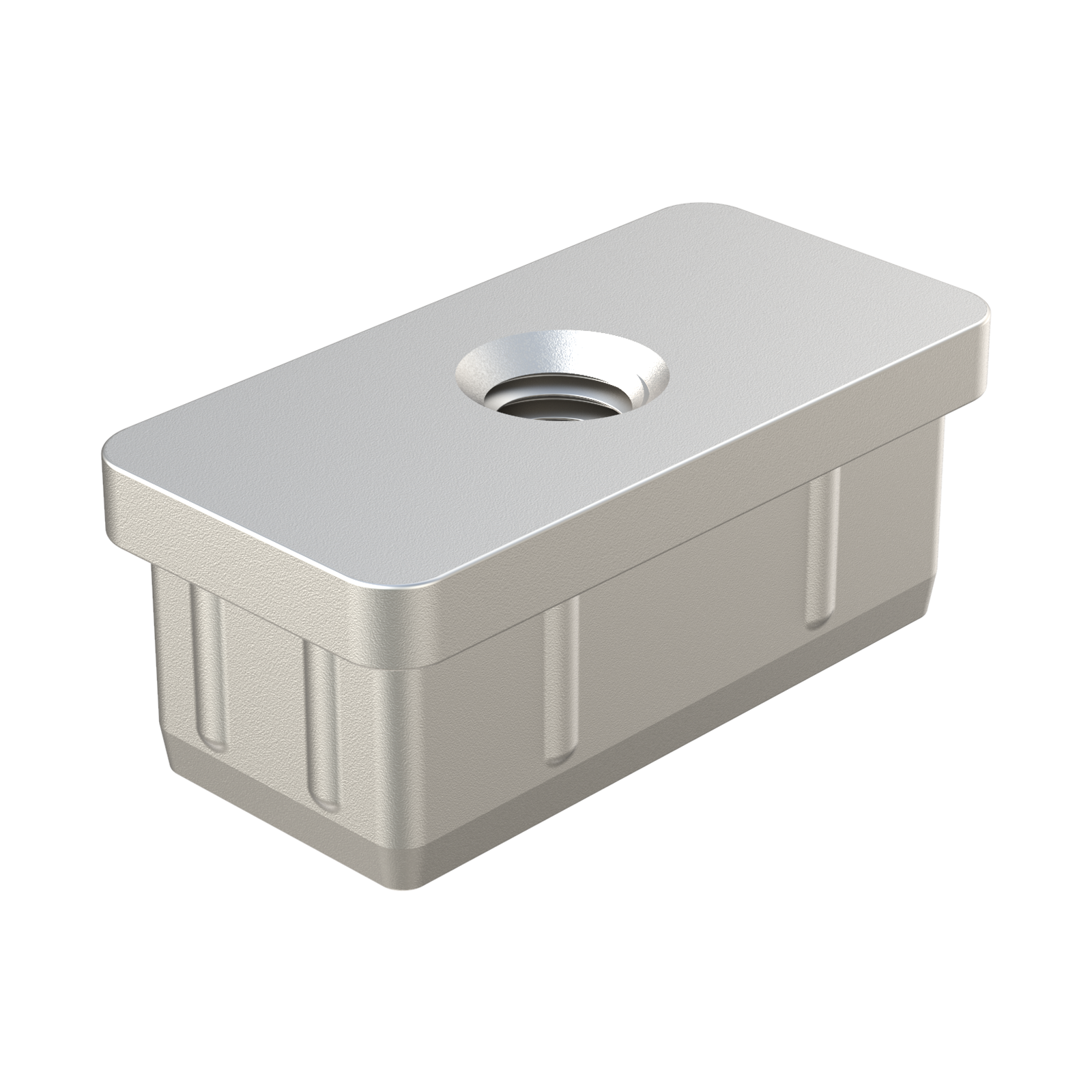

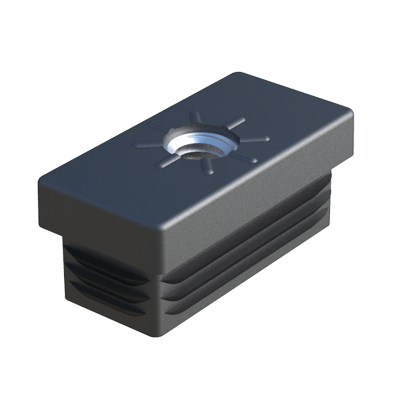

Nos embouts renforcés et filetés pour tubes rectangulaires sont fabriqués dans un alliage de Zamac. Ils sont disponibles pour tubes carrés: LJM, ronds: LJMR, et pour tubes ovales: LJMO.   Nos embouts renforcés avec filetage pour tubes carrés ont un écrou hexagonal incorporé durant le procédé d´injection. Ainsi il permet le montage d´un pied réglable à l´embout (voir notre gamme Pieds Réglables). L´embout a une bonne finition et est très résistant.   Nos embouts filetés pour tubes carrés sont fabriqués en ZCS. Les embouts rentrants sont disponibles pour tubes rectangulaires: LJMSZ.   Nos embouts pour tubes carrés ont un écrou hexagonal incorporé durant le procédé d´injection. Ainsi il permet le montage d´un pied réglable ou d´une roue à l´embout de façon rapide et simple (voir notre gamme Pieds Réglables). L´embout est disponible pour des tubes rectangulaires: LJZ, pour tubes ronds: LJRL, et triangulaires: LJZZ. Les embouts avec la cote h la plus grande sont les embouts que nous recommandons pour des applications qui doivent être très résistantes.   Nos embouts pour tubes rectangulaires sont fabriqués avec un écrou hexagonal incorporé à l´ensemble. Ils sont disponibles pour des tubes carrés: LJ, ronds: LJRL et pour tubes triangulaires: LJZZ. Ils s´utilisent avec nos Pieds réglables, voir notre gamme.   Notre raccord en L a été crée pour connecter 2 tubes carrés. Il est fourni avec ou sans coeur en acier (en acier ou en acier zingué).Se suministra sin alma de acero o con alma de acero, o de acero zincado. Il a un taraudage M8 ou M10, selon la référence.
