Nos manchons de dérivation MDB sont fabriqués en TPE souple en forme de “T” pour réaliser des dérivations entre sections de tube.

Ces manchons, résistants aux UV, se montent par pression sur les extrémités des tubes et, grâce à leurs dents internes, adhèrent parfaitement au profil extérieur. Les trous de fixation murale ont un diamètre de Ø 4 mm. Utilisables même entre des tubes de différentes dimensions.

· Matériau : TPE
· Couleur : noir
· Température d'utilisation : -40 °C / +120 °C (avec extrémités jusqu'à +150 °C)
· Protection IP : IP66 selon EN 60529

Disponible en gris sur demande.


Plans PDF:
UL94:
IP:   66
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Pour tube (D1)
Pour tube (D2)
B1
B2
L
H



Plus
d´infos.
02009000010 10,00 10,00 17,50 17,50 46,50 35,50
02009000011 13,00 13,00 21,00 21,00 51,00 36,00
02009000012 15,80 15,80 25,00 25,00 63,00 44,00
02009000013 15,80 28,50 25,50 36,50 65,00 56,00
02009000014 18,50 18,50 26,50 26,50 70,50 48,50
02009000015 21,20 21,20 29,50 29,50 71,00 50,00
02009000016 28,50 21,20 36,50 32,00 78,00 51,00
02009000017 28,50 28,50 36,50 36,50 77,00 57,50
02009000018 34,50 34,50 42,50 42,50 85,00 64,00

Si vous êtes intéressé(e) par notre famille MDB, vous serez sûrement intéressé(e) par ces autres familles:

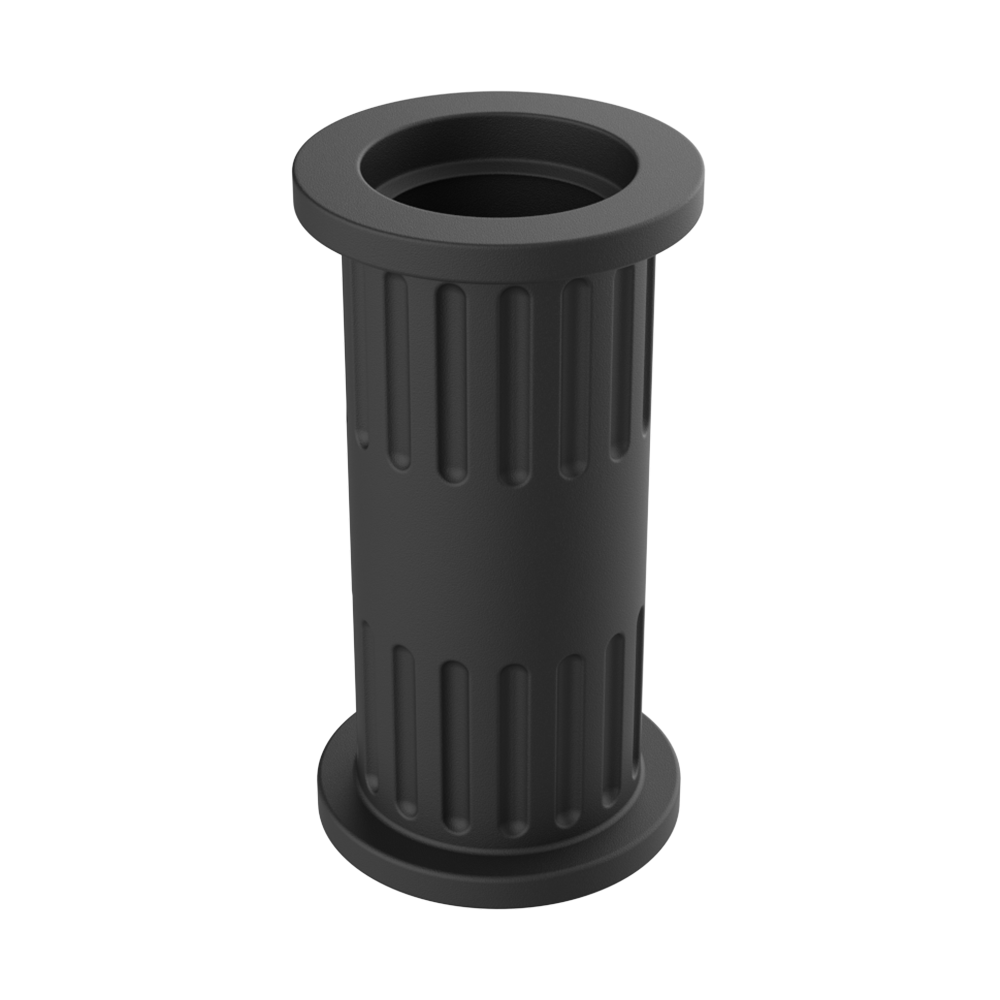

<p>Nos manchons de raccordement <b>MDA</b> sont fabriqués en <b>TPE</b> flexible pour l’assemblage de conduits.</p>

<p>Ces composants <b>résistants aux UV</b> se montent par pression sur les extrémités des tubes. Leur dentelure interne assure une fixation sûre en s’adaptant au profil extérieur. Ils permettent de prolonger des conduits ou de raccorder des gaines annelées à d’autres types de tubes.</p>

<p>· <b>Matériau :</b> TPE<br>
· <b>Couleur :</b> noir<br>
· <b>Température d’utilisation :</b> -40°C / +120°C<br>
· <b>Protection IP :</b> IP66 selon EN 60529</p>

<p><i>Sans cadmium, silicone ni halogènes. Disponible en gris sur demande.</i></p>   <p>Nos manchons de dérivation <b>MDC</b> sont fabriqués en <b>TPE</b> souple en configuration en “Y” pour créer des dérivations entre sections de tube.</p>

<p>Ces manchons, <b>résistants aux rayons UV</b>, se montent par pression aux extrémités des tubes et, grâce à leurs dents internes, adhèrent parfaitement au profil extérieur. Les trous pour fixation murale ont un diamètre de Ø 4 mm. Ils peuvent être utilisés même entre des tubes de différentes dimensions.</p>

<p>· <b>Matériau :</b> TPE<br>
· <b>Couleur :</b> gris ou noir<br>
· <b>Température d’utilisation :</b> -40 °C / +120 °C (avec pointes jusqu’à +150 °C)<br>
· <b>Protection IP :</b> IP66 selon EN 60529</p>

<p><i>Certifications : GOST, UKCA.</i></p>
