Entretoise cylindrique filetée mâle-mâle PA66/B GPM


Description et caractéristiques

Notre entretoise cylindrique filetée mâle-mâle GPM est conçue pour la fixation, la séparation et le positionnement de cartes, panneaux et composants, en maintenant une distance définie entre les éléments de l’ensemble. Son corps cylindrique présente une géométrie extérieure uniforme et facilite son intégration dans différentes configurations de montage.

Sa fabrication en PA66 avec inserts en laiton associe les propriétés du corps plastique aux avantages d’un filetage métallique. Le polyamide 66 offre une solution légère dotée de bonnes propriétés d’isolation électrique, tandis que les inserts en laiton aux deux extrémités assurent un filetage résistant à l’usure et adapté aux montages et démontages répétés.

Les entretoises avec inserts métalliques conviennent particulièrement au montage de cartes PCB, en maintenant une distance définie entre la carte et le châssis, le panneau ou la structure métallique, tout en évitant leur contact électrique. Elles sont également utilisées dans les équipements électroniques, tableaux et armoires électriques, ainsi que dans les applications nécessitant de combiner isolation électrique, faible poids et raccordement fileté métallique.

· Matériaux : PA66 (polyamide 66) + B (laiton).
· Classement d’inflammabilité : UL94 V2.

Documentation technique et conformité

  • Plans PDF
  • UL94  V2
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Vidéo

Images et plans techniques

Vue du produit

Entretoise cylindrique filetée mâle-mâle PA66/B GPM - Vue du produit

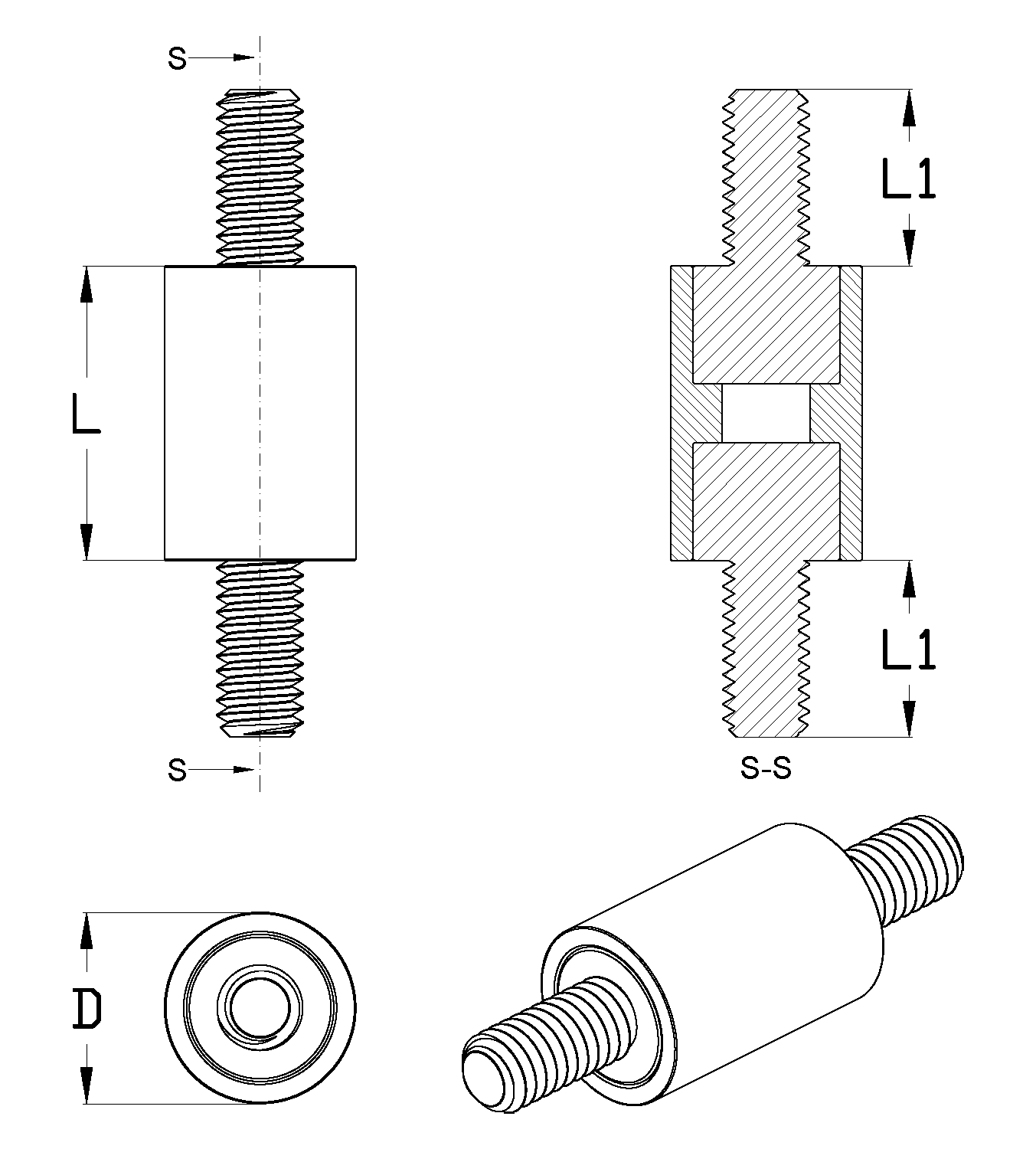

Plan coté

Entretoise cylindrique filetée mâle-mâle PA66/B GPM - Plan coté

Vidéo


Références et dimensions de Entretoise cylindrique filetée mâle-mâle PA66/B

Référence
Filetage métrique
L
D
L1




Plus
d´infos.
01300201900 M2 30,00 5,90 6,00
01300201901 M3 12,00 6,50 4,50
01300201902 M3 12,00 6,50 6,00
01300201903 M3 13,00 6,50 4,50
01300201904 M3 13,00 6,50 6,00
01300201905 M3 25,00 6,50 6,00
01300201906 M4 25,00 8,00 6,00
01300201907 #8 25,40 9,50 6,40
01300201908 #8 57,20 9,50 6,40
01300201909 M5 45,00 9,50 10,00
01300201910 #1/4 31,70 15,90 11,10
01300201911 #1/4 31,70 15,90 14,30
