Embout pour tube ovale ABS MTGLR


Description et caractéristiques

Embouts pour extrémités de tubes ronds fabriqués en ABS, matière idéale si la pièce est veut être peinte ou chromée.
Si vous souhaitez cette même pièce en chromé brillant ou mat, consultez notre Famille MTGLT .

Documentation technique et conformité

  • Plans PDF
  • UL94
  • IP
  • RoHS
  • Mesures exprimées enMillimètres
  • Vidéo

Images et plans techniques

Vue du produit

Embout pour tube ovale ABS MTGLR - Vue du produit

Plan coté

Embout pour tube ovale ABS MTGLR - Plan coté

Vidéo


Références et dimensions de Embout pour tube ovale ABS

Référence
Pour Tube (DxB)
Epaisseur Tube
L
H



Plus
d´infos.
00900800220 20 x 10 1,00 9,00 2,50
00900800221 20 x 10 1,20 9,00 2,50
00900800222 25 x 10 1,50 9,00 3,00
00900800223 25 x 15 1,50 9,00 3,00
00900800224 30 x 15 1,20 8,10 2,30
00900800225 30 x 15 1,50 10,00 3,00
00900800226 30 x 20 1,20 10,00 3,00
00900800227 30 x 20 1,50 10,00 3,00
00900800228 32 x 16 1,20 9,30 3,00
00900800229 35 x 20 1,50 10,00 3,00
00900800230 40 x 20 1,50 10,00 3,00

Si vous êtes intéressé(e) par notre famille MTGLR, vous serez sûrement intéressé(e) par ces autres familles:

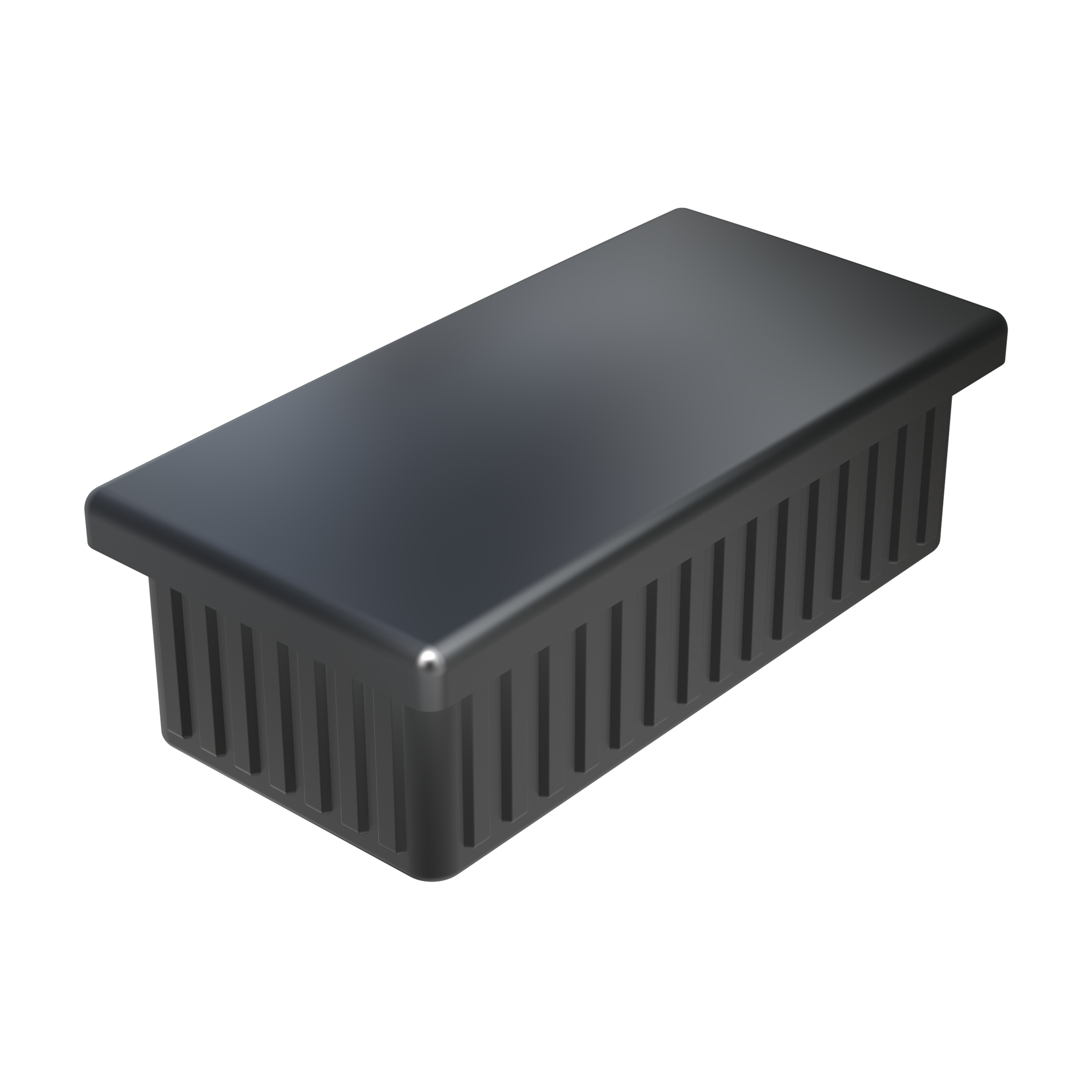

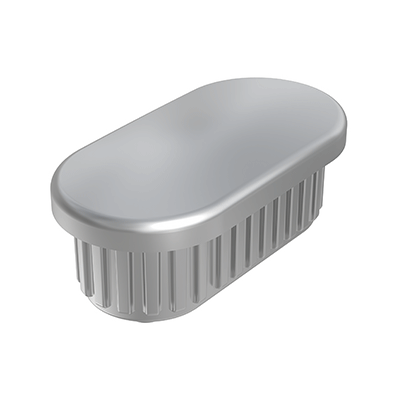

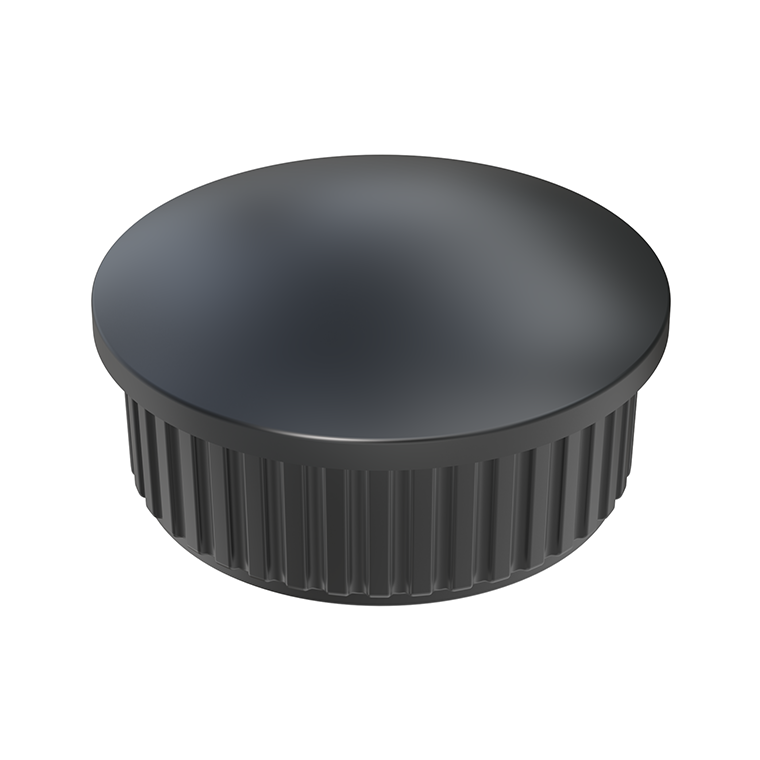

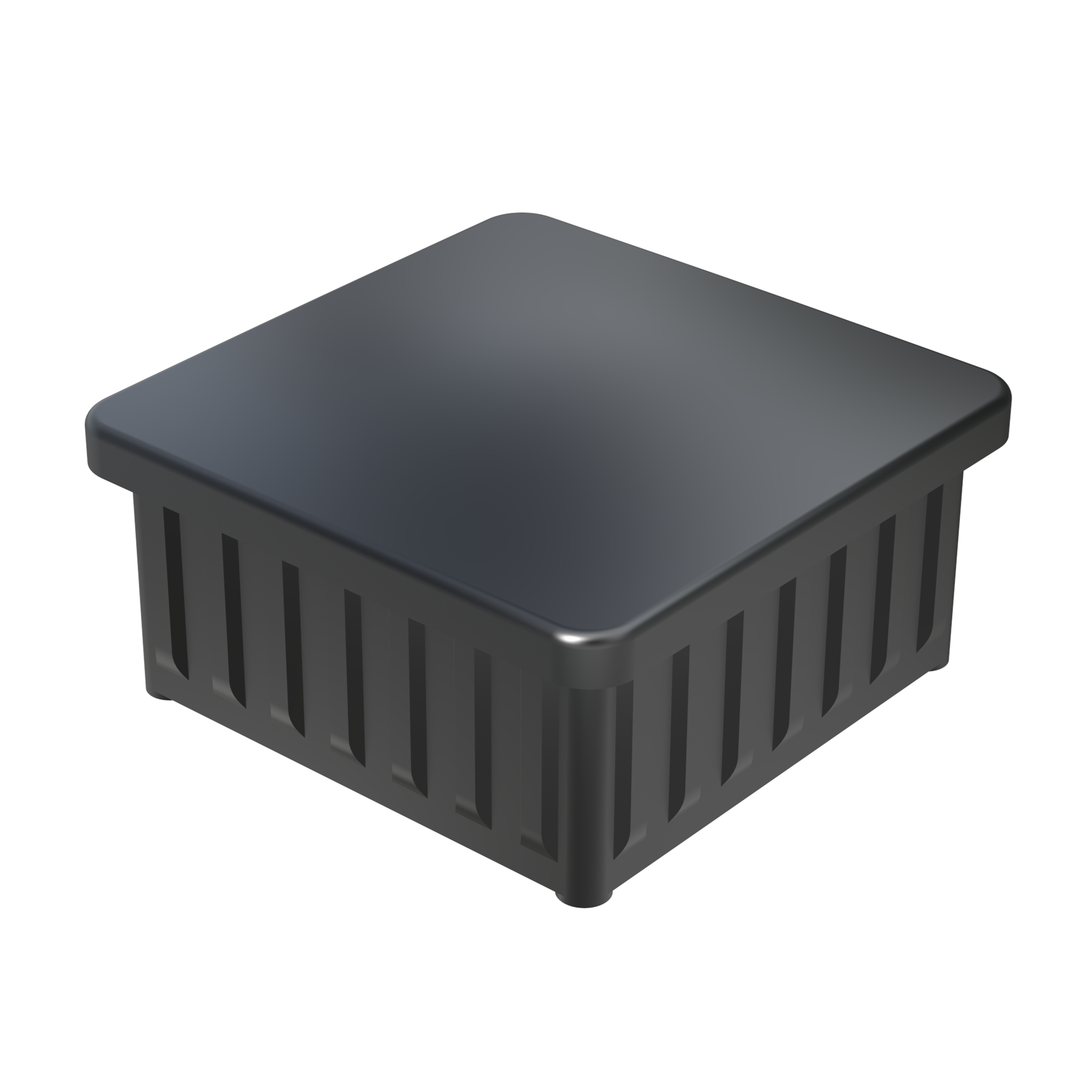

Embout pour tube rond ABS MTGLO   Embout pour tube carré ABS MTGLP   Embout pour tube rectangulaire ABS MTGLQ   Embout chromé pour tube ovale MTGLT
