Les embouts LSL sont conçus pour garantir une bonne tenue, un montage facile et une finition minimaliste grâce à la forme arrondie de la tête. Ils sont utilisés pour boucher divers tubes et/ou trous qui ne doivent pas résister à de grandes contraintes mécaniques, et ils ne sont pas recommandés comme alternative aux embouts de chaises et/ou de meubles.
Pour une utilisation comme butées coulissantes et pour un montage facile sur des tuyaux avec une épaisseur de paroi plus importante, nous recommandons de chanfreiner le diamètre intérieur du tuyau (env. 0,3 - 0,5 x 60°).
Couleurs spéciales, logo de l'entreprise et fabrication en matière TPE (antidérapant, réduisant le bruit et résistant à une plage de température plus élevée), peuvent être demandé en production spéciale, contactez-nous.
Pour des raisons techniques de production, des résidus de matière peuvent modifier la dimension L. Selon la référence sélectionnée, la surface peut varier entre une finition polie ou érodée.

  Fabrication en couleurs RAL

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Ligne BIO: BIO LINE les références suivantes sont aussi disponibles en matière respectueuse pour l'environnement. Contactez notre bureau des Ventes pour obtenir plus d'informations.
Video:


Référence
Pour Tube (D)
Epaisseur Tube
H
L



Plus
d´infos.
00300400244 10 1,50 3,00 6,00
00300400245 12 1,50 4,00 10,00
00300400246 13 1,50 4,00 10,00
00300400247 14 1,50 3,50 9,10
00300400248 15 1,50 4,40 9,00
00300400249 16 1,50 4,40 10,00
00300400250 18 1,50 4,30 12,00
00300400251 18 1,50 6,30 12,00
00300400252 19 1,50 4,30 11,20
00300400253 20 1,50 5,00 11,80
00300400255 22 1,50 4,20 11,80
00700700023 25 1,00 à 2,50 3,00 11,50
00300400256 25 1,50 5,00 11,80
00300400258 25 1,50 8,00 11,50
00300400257 25 3,00 5,20 11,80
00300400259 27 1,50 5,50 14,00
00300400260 28 1,50 5,00 14,00
00700700028 30 0,80 à 2,50 3,00 11,50
00300400261 30 1,50 5,00 14,00
00700700030 32 0,80 à 3,00 4,50 11,50
00300400262 32 1,50 5,00 14,60
00300400263 33 3,00 10,00 14,00
00300400264 34 1,50 6,50 14,50
00700700034 35 1,00 à 3,00 3,00 11,50
00300400265 35 1,50 6,30 14,00
00300400267 38 1,50 5,50 11,50
00700700040 40 1,00 à 3,00 5,00 11,70
00300400268 40 1,50 6,00 12,00
00700700042 42 0,80 à 2,50 3,00 11,50
00300400700 42 1,50 6,00 12,00
00700700044 45 0,80 à 3,00 3,00 11,50
00300400701 45 1,50 5,00 15,15
00700700048 50 1,00 à 2,50 3,00 11,50
00300400703 50 1,50 à 2,50 6,00 16,00
00300400704 55 1,50 6,00 14,00
00300400705 60 1,50 à 2,50 6,00 21,40
00300400706 80 1,50 à 2,50 5,50 22,00

Si vous êtes intéressé(e) par notre famille LSL, vous serez sûrement intéressé(e) par ces autres familles:

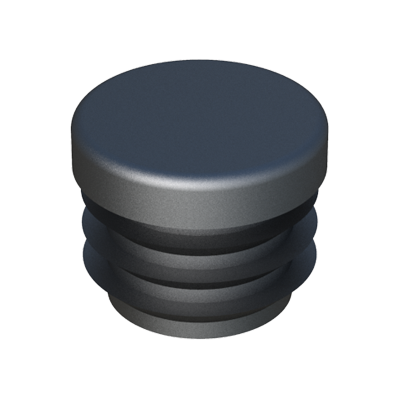

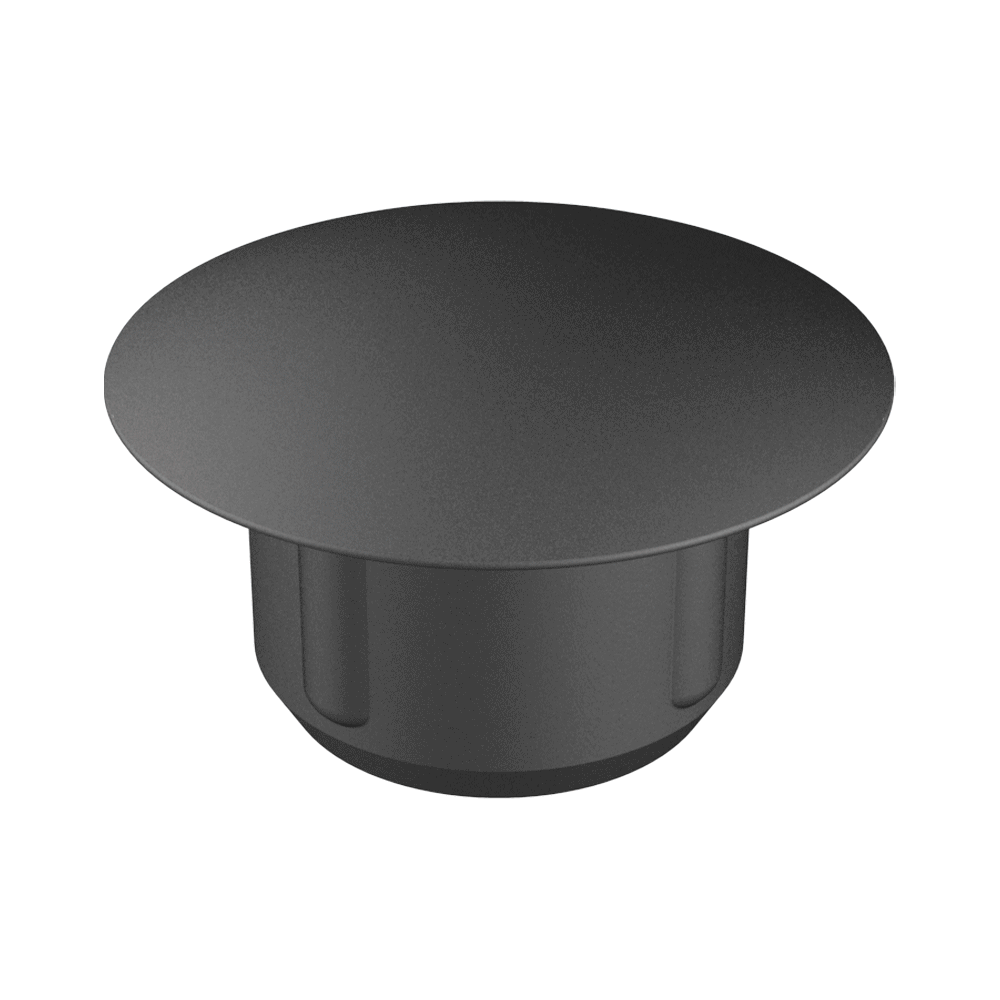

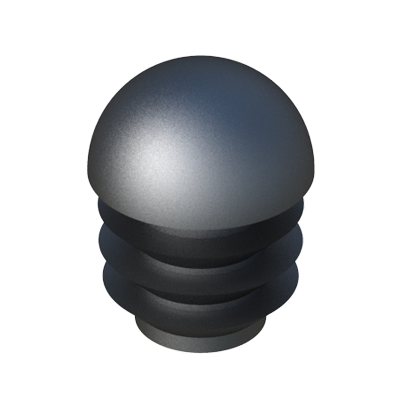

Nos bouchons de finition sont idéals pour obturer, protéger et embellir. On peut aussi les utiliser comme embout final de tube. Si vous ne trouvez pas la mesure que vous cherchez, visitez notre famille <b>LGL</b>. <br>La gamme complète LB est proposée aussi avec la possibilité de soumettre les pièces à un procédé de métallisation plastique pour une <b>finition métallique brillante</b>. La fabrication dans les couleurs RAL peut également être demandée. Il s'agit de pièces fabriquées à la commande et sous quantité minimum. Consultez les conditions auprès de notre service commercial.   Nos embouts LGLR sont faits pour des tubes ronds. Ils se distinguent par leur design avec leur <b>tête sphérique</b> et leur finition de haute qualité.<br>
