Nos écrous hexagonaux MDIN à filetage métrique, similaires à la norme DIN 34814 (DIN 934/555) / ISO 4032, sont fabriqués dans divers matériaux techniques qui favorisent des propriétés telles que la résistance chimique, mécanique, antioxydante, etc.

Ils sont disponibles en PA66 (Polyamide 66 “Nylon”), PP (Polypropylène), POM (Résine Acétal), PVDF b> (Polyfluorure de vinylidène), PEEK (Polyétheréthercétone) et PAGF (Polyamide allant jusqu'à 50% de fibre de verre).

Les filetages M2 et M2,5 sont fournis uniquement en PA66.

  Fabrication en couleurs RAL

  Couleurs teintées possibles

Plans PDF:
UL94:   V2
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:


Référence
Filetage Métrique
F
H
Similaire DIN
Similaire ISO



Plus
d´infos.
03100300610 M2 3,90 à 4,00 1,15 à 1,25 DIN 34814
(DIN 934/555)
ISO 4032
03100300611 M2,5 4,90 a 5,10 1,80 a 1,90 DIN 34814
(DIN 934/555)
ISO 4032
03100300612 M3 5,30 à 6,00 2,25 à 2,45 DIN 34814
(DIN 934/555)
ISO 4032
04103000202 M3,5 6,90 2,70 DIN 34814
(DIN 934/555)
ISO 4032
03100300613 M4 6,80 à 7,00 2,90 à 3,20 DIN 34814
(DIN 934/555)
ISO 4032
03100300614 M5 7,85 à 7,95 4,05 à 4,65 DIN 34814
(DIN 934/555)
ISO 4032
03100300615 M6 9,90 à 10,05 5,00 à 5,60 DIN 34814
(DIN 934/555)
ISO 4032
03100300616 M8 12,80 à 12,85 6,40 à 6,70 DIN 34814
(DIN 934/555)
ISO 4032
03100300617 M10 15,80 à 17,00 8,00 à 8,50 DIN 34814
(DIN 934/555)
ISO 4032
03100300618 M12 17,95 a 19,00 10,10 a 10,55 DIN 34814
(DIN 934/555)
ISO 4032
03100300619 M14 20,00 a 21,00 11,10 a 12,80 DIN 34814
(DIN 934/555)
ISO 4032
03100300620 M16 23,65 a 24,00 12,80 a 14,80 DIN 34814
(DIN 934/555)
ISO 4032
03800200512 M18 27,00 a 27,20 14,60 a 15,00 DIN 34814
(DIN 934/555)
ISO 4032
03100300621 M20 29,20 a 30,00 16,40 a 18,00 DIN 34814
(DIN 934/555)
ISO 4032
03100300622 M24 35,00 a 36,00 19,00 a 21,50 DIN 34814
(DIN 934/555)
ISO 4032

Si vous êtes intéressé(e) par notre famille MDIN, vous serez sûrement intéressé(e) par ces autres familles:

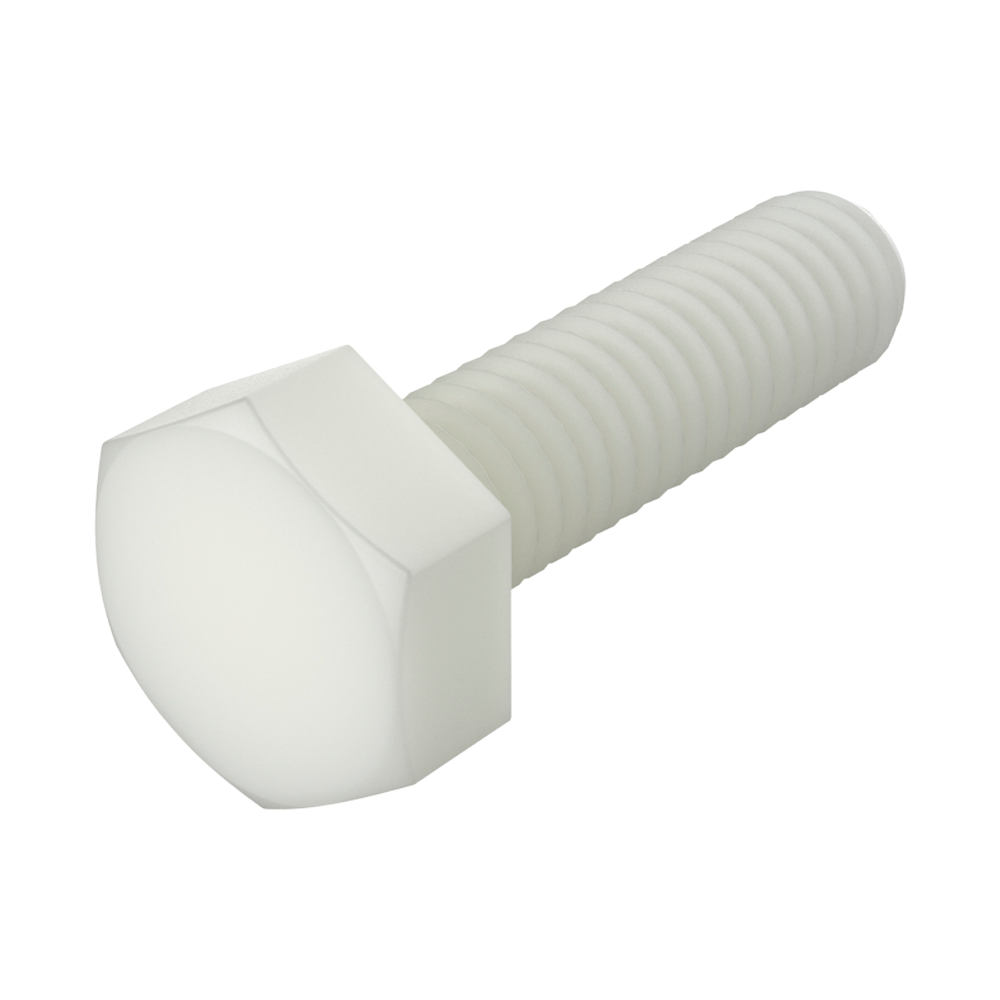

<p>Vis fabriquées en <strong>PA66</strong> et <strong>PA66GF30</strong>, des matériaux techniques de haute qualité combinant une excellente résistance mécanique, une bonne stabilité thermique et une résistance chimique adaptée. Elles constituent une alternative légère et fiable aux vis métalliques dans de nombreuses applications industrielles.</p>

<p><strong>Propriétés principales</strong><br>
• <strong>Thermiques :</strong> PA66 jusqu'à 100 °C, PA66GF30 jusqu'à 120 °C en usage continu<br>
• <strong>Mécaniques :</strong> haute résistance, rigidité améliorée avec fibre de verre, bonne stabilité dimensionnelle<br>
• <strong>Chimiques :</strong> bonne résistance aux huiles, graisses, hydrocarbures et solvants courants</p>

<p><strong>Avantages par rapport aux vis métalliques</strong><br>
• Poids réduit sans compromettre la résistance<br>
• Résistantes à la corrosion, même en environnements agressifs<br>
• Isolantes électriquement et thermiquement<br>
• Non magnétiques, non conductrices et sans étincelles<br>
• Absorbent les vibrations et réduisent le bruit<br>
• Moins d'entretien et meilleure durabilité en conditions difficiles</p>

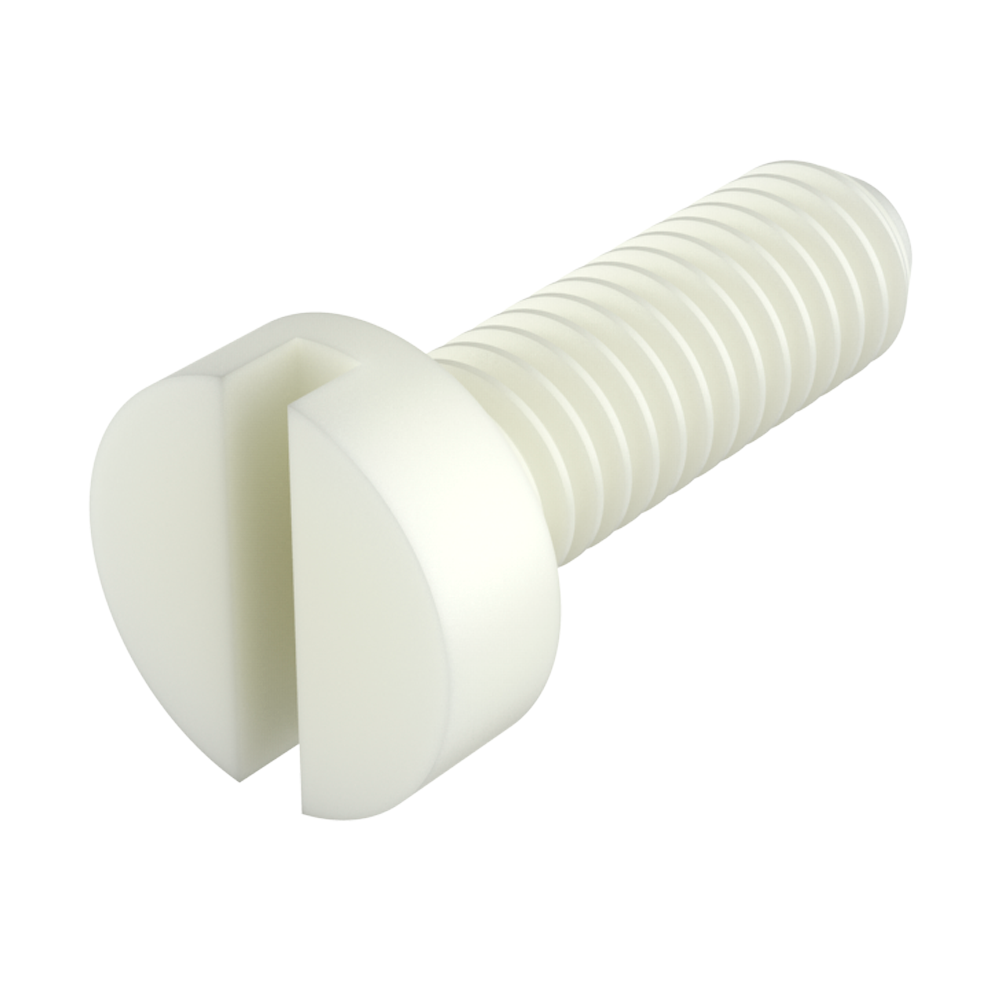

<p>Idéales pour les secteurs de l’électrique, de l’électronique, de l’automobile, du bâtiment, du CVC et de l’industrie générale.</p>   <p>Vis fabriquées en <strong>PA66</strong> et <strong>PA66GF30</strong>, des matériaux techniques de haute qualité combinant une excellente résistance mécanique, une bonne stabilité thermique et une résistance chimique adaptée. Elles constituent une alternative légère et fiable aux vis métalliques dans de nombreuses applications industrielles.</p>

<p><strong>Propriétés principales</strong><br>
• <strong>Thermiques :</strong> PA66 jusqu'à 100 °C, PA66GF30 jusqu'à 120 °C en usage continu<br>
• <strong>Mécaniques :</strong> haute résistance, rigidité améliorée avec fibre de verre, bonne stabilité dimensionnelle<br>
• <strong>Chimiques :</strong> bonne résistance aux huiles, graisses, hydrocarbures et solvants courants</p>

<p><strong>Avantages par rapport aux vis métalliques</strong><br>
• Poids réduit sans compromettre la résistance<br>
• Résistantes à la corrosion, même en environnements agressifs<br>
• Isolantes électriquement et thermiquement<br>
• Non magnétiques, non conductrices et sans étincelles<br>
• Absorbent les vibrations et réduisent le bruit<br>
• Moins d'entretien et meilleure durabilité en conditions difficiles</p>

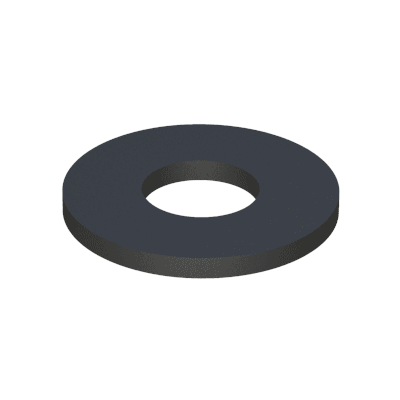

<p>Idéales pour les secteurs de l’électrique, de l’électronique, de l’automobile, du bâtiment, du CVC et de l’industrie générale.</p>   <p>Nos rondelles <strong>TU</strong> sont disponibles en <strong>LDPE</strong>, <strong>PA6</strong>, <strong>PA66</strong> et <strong>PA6GF30</strong>, offrant des solutions légères, isolantes et résistantes pour de nombreux secteurs industriels.</p>
<h4>Matériaux et propriétés</h4>
<ul style='margin-left:20px'>
  <li><strong>LDPE :</strong> jusqu’à 70 °C, flexible, isolant, résistant aux agents doux.</li>
  <li><strong>PA6 :</strong> jusqu’à 100 °C, bonne résistance et équilibre thermique.</li>
  <li><strong>PA66 :</strong> plus grande rigidité et stabilité dimensionnelle.</li>
  <li><strong>PA6GF30 :</strong> renforcé avec 30 % de fibre de verre, excellente rigidité et résistance thermique jusqu’à 130 °C.</li>
</ul>

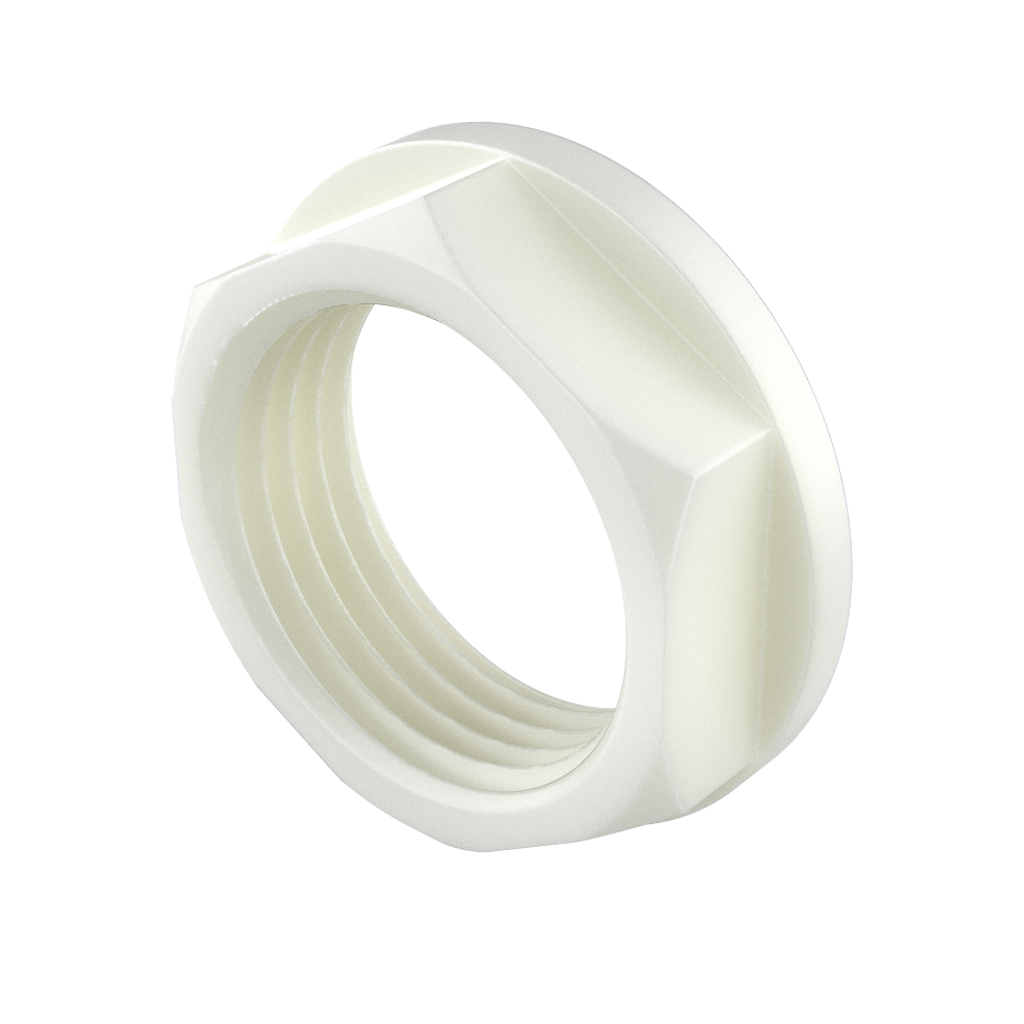

<p>Tous les matériaux offrent une bonne isolation électrique et une résistance chimique aux huiles, graisses et solvants courants. Idéal pour les applications électriques, mécaniques et d’isolation.</p>   Nos écrous <b>hexagonaux</b> MTH à filetage métrique, similaires à <b>DIN 2510</b>, fabriqués en <b>PA66</b> (Polyamide 66 « Nylon »), offrent une excellente résistance aux produits chimiques (voir fiche technique), un haut niveau de rigidité diélectrique, ils ne s'oxydent pas et ils évitent les dommages causés par les surtensions.   <p>Nos écrous hexagonaux <strong>MTHA</strong>, similaires à la norme <b>DIN 6331</b>, sont disponibles en <strong>PA66</strong> et <strong>PA6GF30</strong>, offrant des solutions légères, isolantes et résistantes pour divers secteurs industriels.</p>

<h4>Matériaux et propriétés</h4>
<ul style='margin-left:20px'>
  <li><strong>PA66 :</strong> rigidité et stabilité dimensionnelle accrues.</li>
  <li><strong>PA6GF30 :</strong> renforcé avec 30 % de fibre de verre, excellente rigidité et résistance thermique jusqu’à 130 °C.</li>
</ul>
<p>
  Tous les matériaux offrent une bonne isolation électrique et une résistance chimique aux huiles, graisses et solvants courants. Idéaux pour des applications électriques, mécaniques et d’isolation.

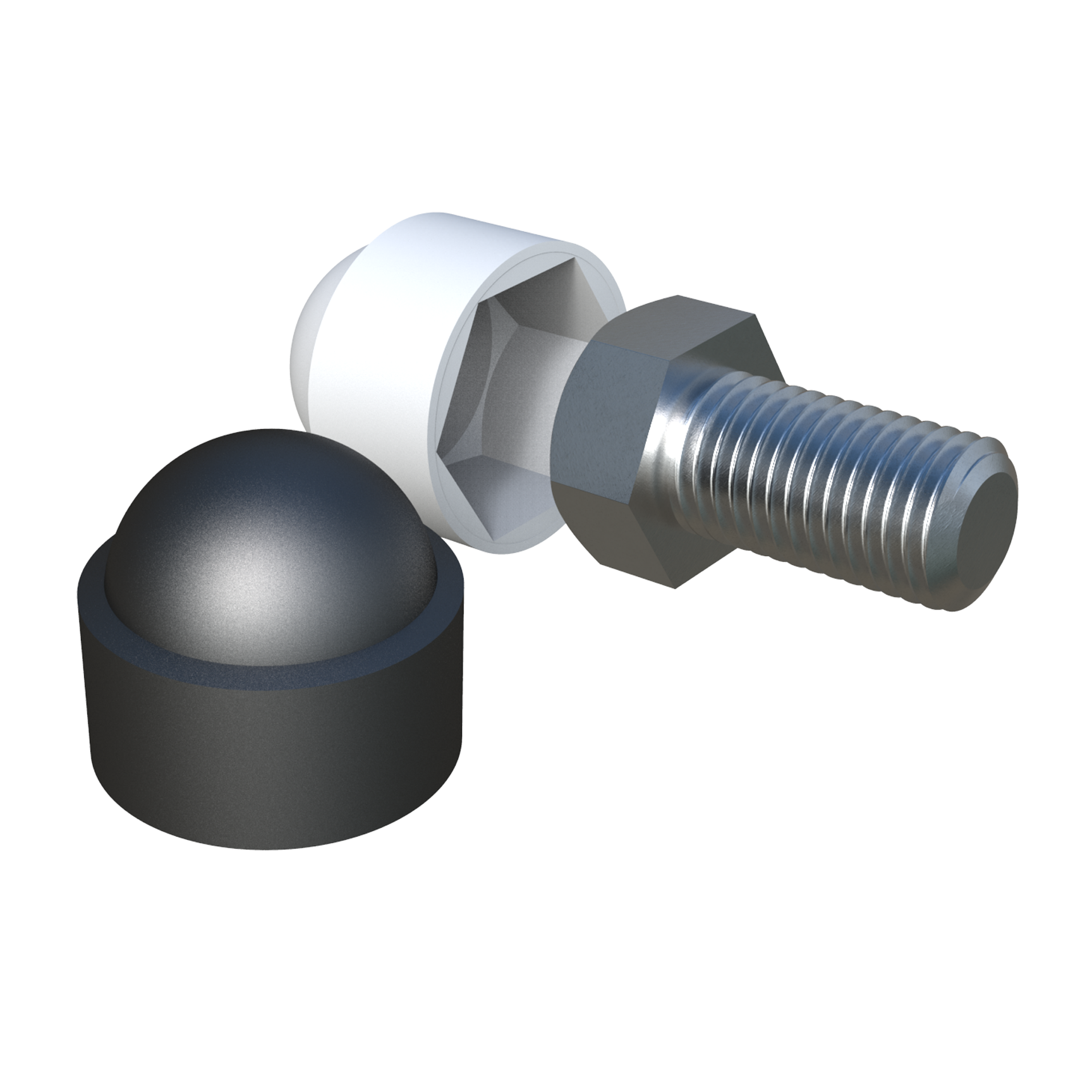

</p>   Notre bouchon de protection convient aux vis DIN, ISO et ANSI et aux écrous hexagonaux. Il sert de protection contre les chocs et la saleté et en même temps d’élément de finition pour les vis DIN / ISO de M4 à M48 (aussi adapté aux vis DIN 933, 931, 961 et 960 et ISO 4017 et 4014). <br>La gamme complète LBK est proposée aussi avec la possibilité de soumettre les pièces à un procédé de métallisation plastique pour une <b>finition métallique brillante</b>. La fabrication dans les couleurs RAL peut également être demandée. Il s'agit de pièces fabriquées à la commande et sous quantité minimum. Consultez les conditions auprès de notre service commercial.   Nos capuchons s´ajustent parfaitement, grâce au design de leur joint, et assurent une protection contre la corrosion et les imperfections. Le capuchon permet d´étanchéifier différents éléments comme 2 écrous ou un filetage de vis qui dépasse.
