Notre raccord pour tubes rectangulaires est fourni avec ou sans coeur en acier.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:

SAIAA
SAIAA

Référence
Pour Tube
Epaisseur Tube
L
H



Plus
d´infos.
02300400131 20 x 15 1,50 37,00 5,00
02300400129 25 x 20 1,50 37,00 5,00
02300400139 30 x 15 1,50 35,50 5,00
02300400002 30 x 20 1,50 37,00 5,00
02300400138 30 x 20 2,00 40,00 3,00
02300400136 40 x 20 1,50 36,00 5,00
02300400258 40 x 20 2,00 50,00 5,00
02300400134 50 x 20 2,00 40,00 5,00
02300400135 50 x 30 2,00 49,00 5,00
02300400137 60 x 20 2,00 40,00 5,00
02300400130 60 x 30 2,00 34,00 5,00
02300400132 60 x 40 1,50 48,00 5,00
02300400133 60 x 40 2,00 48,00 5,00
02300900002 80 x 40 3,00 48,00 5,00

Si vous êtes intéressé(e) par notre famille SAIAA, vous serez sûrement intéressé(e) par ces autres familles:

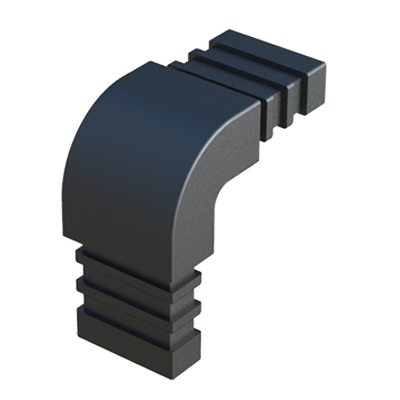

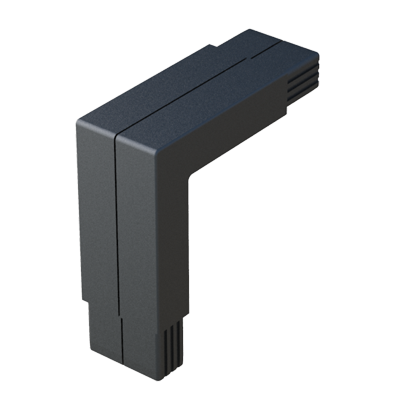

Notre raccord en L a été crée pour connecter 2 tubes rectangulaires. Le raccord a un design légèrement arrondi pour offrir une meilleure finition.   Notre raccord pour tubes rectangulaires a 2 cavités pour écrous hexagonaux. Nous pouvons fournir la pièce sans écrous, avec un écrou en haut, avec un écrou en bas, ou avec 2 écrous. Nous consulter.   Notre raccord en L a été crée pour connecter 2 tubes rectangulaires.   Les embouts LF sont conçus pour garantir une <b>bonne fixation</b>, un <b>montage facile</b> et une <b>finition soignée</b>, grâce à la forme arrondie de leur tête. Ils sont utilisés pour obturer des tubes et/ou divers orifices devant résister à des efforts mécaniques, et ils <b><i>sont recommandés comme embouts de finition pour les chaises et/ou les meubles</b></i>. <br> Pour une utilisation comme butées coulissantes, et afin de faciliter le montage dans des tubes avec une épaisseur de paroi plus importante, nous recommandons de chanfreiner le diamètre intérieur du tube (env. 0,3 - 0,5 x 60°). <br> <b>Couleurs spéciales</b>, <b>logo d’entreprise</b> et fabrication en <b>matériau TPE</b> (antidérapant, réducteur de bruit et résistant à une plage de température plus étendue) peuvent être demandés sur commande, contactez-nous. <br> Pour des raisons techniques de production, une bavure résiduelle peut dépasser la cote L. Selon l’article sélectionné, la finition de surface peut varier entre poli et érodé. <br>
