Angle pour 2 tubes avec connexion visible

Catalogue

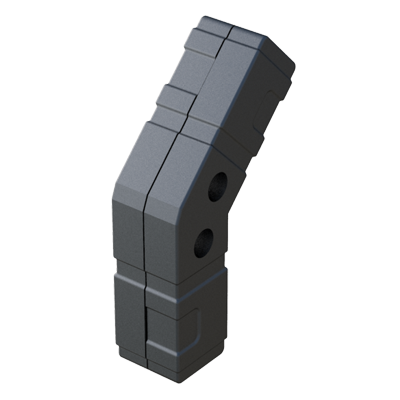

Notre raccord 2 tubes a été crée pour connecter 2 tubes carrés. Il a un angle de 135º.

Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres
Video:

Référence	Pour Tube	Epaisseur Tube	L	Angle (A)									Plus d´infos.

02300400175

20 x 20

1,50

27,50

135º

Si vous êtes intéressé(e) par notre famille THCLR, vous serez sûrement intéressé(e) par ces autres familles:

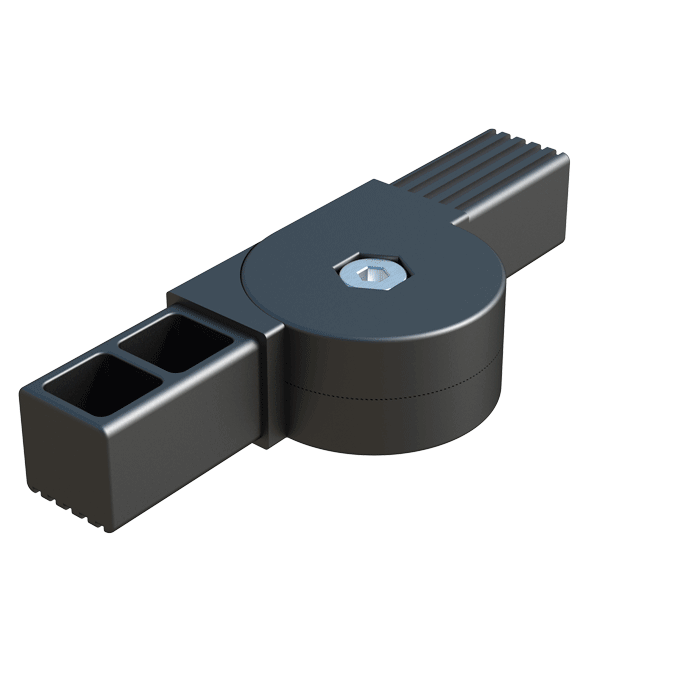

Le raccord <b>articulé</b> THCLP a été conçu pour connecter <b>2 tubes carrés</b>.
La <b>plage d'articulation</b>, ainsi que le type de rotation et de verrouillage, varient entre chaque référence et peuvent être consultés dans la colonne <b>'Angle'</b>. <br>
Le <b>Nylon</b> (PA6) utilisé est très résistant et se caractérise par une très longue durée de vie et une grande résistance au vieillissement. Selon la référence, ils disposent d'un <b>renfort en fibre de verre</b> qui offre une plus grande rigidité, stabilité dimensionnelle et thermique.

<br><br> * <i><b>Type 1</b></i> : Mouvement rotation libre. <br> * <i><b>Type 2</b></i> : Mouvement rotation avec dents internes de 15º. <br> * <i><b>Type 3</b></i> : Mouvement rotation avec bloqueur interne dans les positions de 0º, 90º, 180º. <br> * <i><b>Type 4</b></i> : Mouvement rotation avec butée de verrouillage à 180º. <br><br>

Veuillez consulter notre bureau de vente si la mesure ou toute autre spécification de produit ne fait pas partie de notre programme standard.<br>

Notre raccord 2 tubes a été crée pour connecter 2 tubes carrés. Il a un angle de 135º.

<p>Notre <b>connecteur articulé THCLQ</b> permet l’assemblage de <b>2 tubes carrés</b> dans différentes positions grâce à un système composé de plusieurs éléments conçu pour le réglage angulaire.</p>

<p>Le système d’articulation permet deux plages de réglage continu : de <b>0° à 190°</b> ou de <b>45° à 200°</b>, selon les caractéristiques du système. Le connecteur intègre 2 logements coniques destinés à recevoir des écrous hexagonaux. Pour cela, les profils tubulaires doivent être percés à l’emplacement approprié.</p>

<p>Le système d’articulation offre deux modes de fonctionnement :</p>

<p><b>Type 1</b> : Rotation libre.</p>

<p><b>Type 2</b> : Rotation avec denture intérieure de 15°.</p>

<p>Le corps peut être fabriqué en <b>PA6 (polyamide 6)</b> ou en <b>PA6GF30 (polyamide 6 + 30 % de fibre de verre)</b>, selon la référence. Le renfort en fibre de verre des versions PA6GF30 améliore la rigidité ainsi que la stabilité dimensionnelle et thermique.</p>

<p><i>Si la dimension ou toute autre spécification ne figure pas dans notre programme standard, veuillez contacter notre service commercial.</i></p>

<p><i>*La référence 02300400165 est fournie non assemblée.</i></p>
