Description et caractéristiques
Le raccord articulé THCLP a été conçu pour connecter 2 tubes carrés. La plage d'articulation, ainsi que le type de rotation et de verrouillage, varient entre chaque référence et peuvent être consultés dans la colonne 'Angle'.Le Nylon (PA6) utilisé est très résistant et se caractérise par une très longue durée de vie et une grande résistance au vieillissement. Selon la référence, ils disposent d'un renfort en fibre de verre qui offre une plus grande rigidité, stabilité dimensionnelle et thermique.
* Type 1 : Mouvement rotation libre.
* Type 2 : Mouvement rotation avec dents internes de 15º.
* Type 3 : Mouvement rotation avec bloqueur interne dans les positions de 0º, 90º, 180º.
* Type 4 : Mouvement rotation avec butée de verrouillage à 180º.
Veuillez consulter notre bureau de vente si la mesure ou toute autre spécification de produit ne fait pas partie de notre programme standard.
Images et plans techniques
Vue du produit
Plan coté
Vidéo
Références et dimensions de Connecteur articulé pour 2 tubes
| Référence | Pour Tube |
Epaisseur Tube |
L |
Angle (A) [Type] |
Plus d´infos. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400156 | 25 x 25 | 1,50 | 38,00 | 45º à 195º [2] | |||||||||
| 02300400157 | 25 x 25 | 1,50 | 38,00 | 45º à 195º [1] | |||||||||
| 02300400169 | 25 x 25 | 1,50 | 39,00 | 0º à 180º [4] | |||||||||
| 02300400170 | 25 x 25 | 1,50 | 39,00 | 0º à 190º [1] | |||||||||
| 02300400171 | 25 x 25 | 1,50 | 39,00 | 60º à 242º [1] | |||||||||
| 02300400803 | 30 x 30 | 1,50 | 41,00 | 45º à 200º [1] | |||||||||
| 02300400158 | 30 x 30 | 4,50 | 41,00 | 45º à 200º [1] | |||||||||
| 02300400800 | 35 x 35 | 2,00 | 41,00 | 45º à 200º [1] | |||||||||
| 02300400168 | 40 x 40 | 2,00 | 50,00 | 0º à 180º [3] |

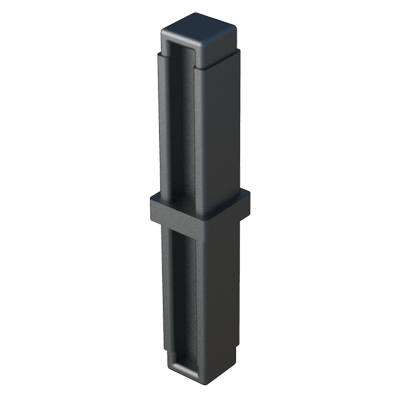

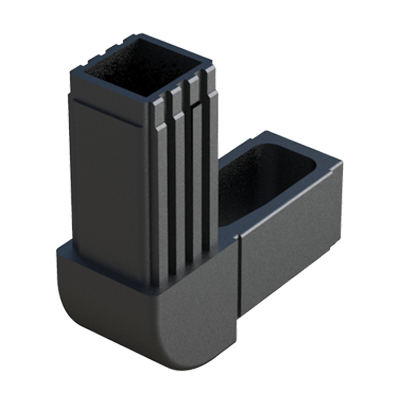

Si vous êtes intéressé(e) par notre famille THCLP, vous serez sûrement intéressé(e) par ces autres familles:
