Description et caractéristiques
Notre Clip-rivet LSBN réutilisable est facile et rapide à installer puisqu'il permet de fixer 2 éléments avec une légère pression et se retire facilement à l'aide d'un Tournevis Phillips.Ces rivets Push Lock sont très polyvalents et peuvent donc être utilisés dans une grande variété d'applications, notamment dans les secteurs électrique et automobile.
Le trou d'installation varie entre 5,00 mm et 11,00 mm et accepte différentes épaisseurs de panneaux. Ils sont fabriqués en Polyamide (UL94V2) ou en POM (UL94HB) pour certaines références.
Il peut y avoir des différences dans la finition et le design des différentes références, qui n'affectent pas leur fonctionnalité. C'est pourquoi nous vous recommandons de télécharger le plan individuel de la pièce sélectionnée.
Images et plans techniques
Vue du produit
Plan coté
Vidéo
Références et dimensions de Clip-Rivet
| Référence | Taille trou panneau |
Epaisseur du panneau |
H |
D / D1 |
B |
L |
d |
Type de tête |
Plus d´infos. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50001000097 | 5,00 | 4,00 à 6,00 | 2,30 | 10,10 / 5,95 | 1,80 | 13,30 | 4,90 | Phillips | |||||
| 50001000099 | 6,30 | 2,50 à 8,00 | 3,50 | 17,55 / 9,75 | 2,85 | 22,70 | 6,50 | Phillips | |||||
| 50001000100 | 6,30 | 2,50 à 8,00 | 3,70 | 15,70 / 9,80 | 3,00 | 23,00 | 6,55 | Phillips | |||||
| 50001000112 | 6,30 | 2,50 à 8,00 | 3,80 | 25,40 / 9,60 | 3,30 | 23,00 | 6,50 | Phillips | |||||
| 50001000113 | 6,30 | 2,50 à 8,00 | 3,00 | 15,20 / 10,00 | 2,50 | 22,90 | 6,20 | Phillips | |||||
| 50001000114 | 6,30 | 9,00 à 11,00 | 3,70 | 25,40 / 10,00 | 3,00 | 25,00 | 6,00 | Phillips | |||||
| 00301300003 | 6,30 à 6,80 | 2,50 à 8,00 | 3,50 | 17,80 / 9,80 | 3,10 | 22,90 | 6,50 | Phillips | |||||
| 00301300004 | 6,30 à 6,80 | 2,50 à 8,00 | 3,80 | 15,40 / 9,80 | 3,05 | 22,80 | 6,50 | Phillips | |||||
| 50001000115 | 6,35 x 6,35 | 3,60 à 4,40 | 3,20 | 12,5 x 12,5 / 6,50 | 3,00 | 16,40 | · | Phillips | |||||
| 01300100290 | 6,50 | 4,00 à 11,00 | 3,00 | 18,40 / 9,90 | 2,80 | 25,40 | 6,30 | Phillips | |||||
| 50001000116 | 7,00 | 13,50 à 16,50 | 4,00 | 12,50 / 9,80 | 3,00 | 31,00 | 6,50 | Phillips | |||||
| 50001000101 | 7,90 | 3,50 à 8,00 | 3,60 | 14,75 / 9,65 | 2,90 | 19,90 | 7,90 | Phillips | |||||
| 01300100291 | 8,00 | 3,50 à 4,50 | 3,00 | 20,00 / 9,50 | 2,70 | 20,30 | 8,50 | Phillips | |||||
| 00301300005 | 8,00 à 8,50 | 3,50 à 8,50 | 3,40 | 14,95 / 9,60 | 2,70 | 20,00 | 7,90 | Phillips | |||||
| 01300100292 | 10,00 | 6,00 à 11,00 | 3,40 | 21,60 / 9,80 | 3,20 | 25,80 | 10,50 | Phillips | |||||
| 50001000117 | 10,00 | 6,00 à 9,00 | 2,70 | 20,00 / 14,00 | 2,20 | 13,90 | · | Phillips | |||||
| 50001000118 | 10,40 | 4,00 à 7,00 | 3,50 | 21,50 / · | 2,20 | 25,60 | · | Phillips | |||||
| 50001000119 | 11,00 | 6,00 à 9,00 | 2,62 | 21,00 / 10,00 | 2,60 | 25,00 | 10,50 | Phillips |
Si vous êtes intéressé(e) par notre famille LSBN, vous serez sûrement intéressé(e) par ces autres familles:
![](/renders/MRP.png">
<a href="/clou-rivet-reutilisable/mrp/"><img src="/renders/MRP.png" alt="Clou-rivet réutilisable MRP" width="120px"></a>
</span>
<form action="/isc.search.motor/" id="sujMRP" autocomplete="off" method="post" style="display:none">
<input type="text" name="search" id="search" value="MRP">
</form>

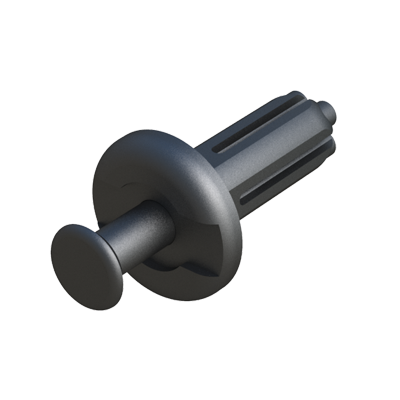

<span data-tooltip aria-haspopup="true" class="has-tip [tip-top] [radius round]" style="font-size:18px; cursor:pointer;color:#333" title="Clou rivet fait de deux pièces, il est facile à extraire en retirant en premier la tête, et ensuite toute la pièce. Le corps incorpore un réduit sous la tête qui permet son extraction par un petit tournevis ou un objet semblable, et même avec l)
![](/renders/MRPP.png">
<a href="/clou-rivet-reutilisable/mrpp/"><img src="/renders/MRPP.png" alt="Clou-rivet réutilisable MRPP" width="120px"></a>
</span>
<form action="/isc.search.motor/" id="sujMRPP" autocomplete="off" method="post" style="display:none">
<input type="text" name="search" id="search" value="MRPP">
</form>

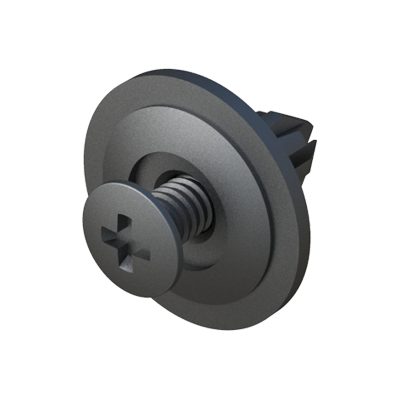

<span data-tooltip aria-haspopup="true" class="has-tip [tip-top] [radius round]" style="font-size:18px; cursor:pointer;color:#333" title="Ce rivet-vis réutilisable est étudié pour fixer des grands composants ou bien des petits montages à leurs panneaux correspondants. En poussant ou en vissant la tête étoilée dans le corps du rivet, le rivet-vis crée une connexion sûre et isolante car les pattes s´écartent. Le rivet peut être démonté avec un tournevis cruciforme, ainsi le rivet vis peut être réutilisé.<br><img src=)
