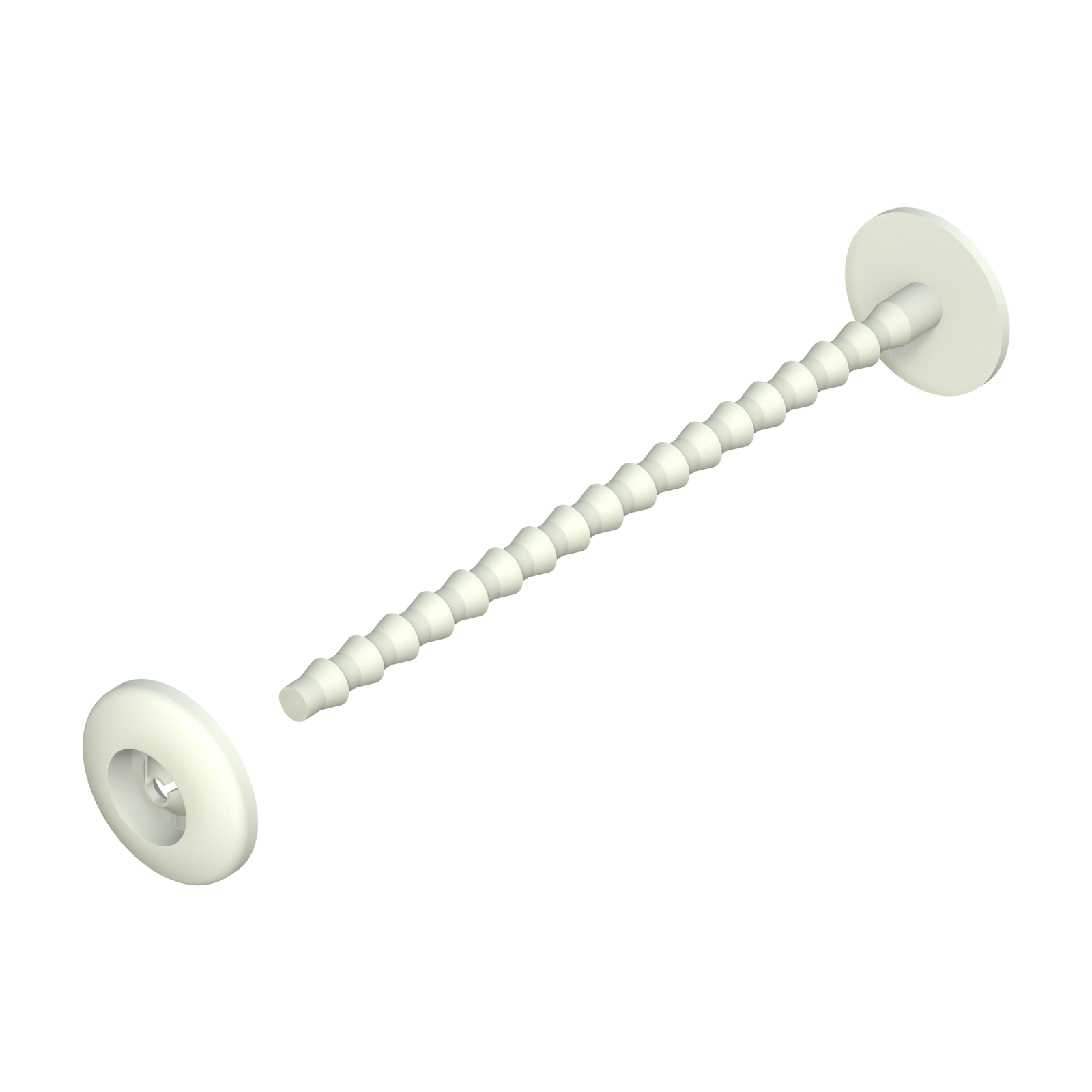

Ce rivet est idéal si les éléments qui doivent être fixés sont sujets au mouvement. Ce rivet bouton est utilisé pour attacher et fixer toute une variété de matériaux en un seul clip. Il suffit de clipper la partie mâle à la partie femelle pour assembler facilement et rapidement les éléments. Les rivets mâles et femelles sont stockés et vendus séparément.

Plans PDF:
UL94: V2
IP:
RoHS:
Mesures exprimées en: Millimètres

Référence	Taille trou panneau	Epaisseur du panneau	A	B	Pièce femelle	Pièce mâle	Nécessite la référence						Plus d´infos.

00100300319	·	·	6,35	1,27
00100300320	1,50	0,25	6,35	1,27	00100300319
00100300321	1,50	0,50	6,35	1,27	00100300319
00100300322	1,50	0,75	6,35	1,27	00100300319
00100300323	1,50	1,15	6,35	1,27	00100300319
00100300324	1,50	1,60	6,35	1,27	00100300319
00100300325	1,50	1,90	6,35	1,27	00100300319
00100300326	·	·	9,55	1,91
00100300327	2,40	0,50	9,55	1,91	00100300326
00100300328	2,40	0,80	9,55	1,91	00100300326
00100300329	2,40	1,15	9,55	1,91	00100300326
00100300330	2,40	1,60	9,55	1,91	00100300326
00100300331	2,40	1,90	9,55	1,91	00100300326
00100300332	2,40	2,30	9,55	1,91	00100300326
00100300587	2,40	3,20	9,55	1,91	00100300326
00100300467	2,40	7,90	9,55	1,91	00100300326
01300100135	·	·	10,20	2,50
01300100136	3,00	1,20	10,20	2,30	01300100135
01300100137	3,00	2,00	10,20	2,30	01300100135
01300100138	3,00	3,00	10,20	2,30	01300100135
01300100139	3,00	3,50	10,20	2,30	01300100135
01300100140	3,00	5,10	10,20	2,30	01300100135
01300100141	3,00	6,70	10,20	2,30	01300100135
00100300522	3,20	0,80	12,70	2,54	01300100135
00100300333	·	·	12,70	2,54
00100300523	3,20	1,15	12,70	2,54	00100300333
00100300524	3,20	1,60	12,70	2,54	00100300333
00100300525	3,20	2,35	12,70	2,54	00100300333
00100300526	3,20	3,20	12,50	2,54	00100300333
00100300334	3,20	3,65	12,70	2,54	00100300333
00100300527	3,20	4,75	12,70	2,54	00100300333
00100300528	3,20	8,25	12,70	2,54	00100300333
