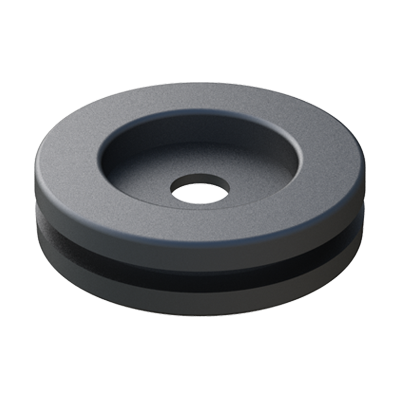

La gamme de presse-étoupes WDA pour trous ronds empêche les câbles et les tuyaux d'être endommagés en passant à travers un trou de panneau. Sa possibilité de réglage précis, s'adaptant au diamètre du tuyaux / câble, empêche l'entrée d'eau et de poussière. Possibilité de le fabriquer dans d'autres couleurs et tailles, contactez-nous.

Matière:  PE   LDPE   PP/EPDM   SEBS
Couleurs standard: Noir - Naturel
Plans PDF:
UL94:
IP:
RoHS:
Mesures exprimées en: Millimètres


Référence
Taille trou panneau (A)
Epaisseur du panneau (D)
Diameter tuyau/câble (C)
B
b
H
L

PDF
3D IGS
Ajouter
02800300001 10,00 0,50 à 1,50 7,20 à 7,80 17,00 10,00 3,00 4,00
02800300003 16,00 0,50 à 2,50 12,00 18,00 x 26,00 17,00 4,30 4,90
02800300004 28,00 0,50 à 2,00 7,00 39,00 7,00 4,80 5,20
02800300005 28,00 0,50 à 2,50 14,00 39,00 14,00 4,80 5,20
02800300002 28,00 0,50 à 2,00 25,00 40,00 28,00 4,00 6,00
02800300007 30,00 1,20 18,00 49,70 30,00 12,00 4,40
02800300006 40,00 1,00 à 1,50 4,80 à 5,05 53,00 40,00 5,00 5,00

Si vous êtes intéressé(e) par notre famille WDA, vous serez sûrement intéressé(e) par ces autres familles:

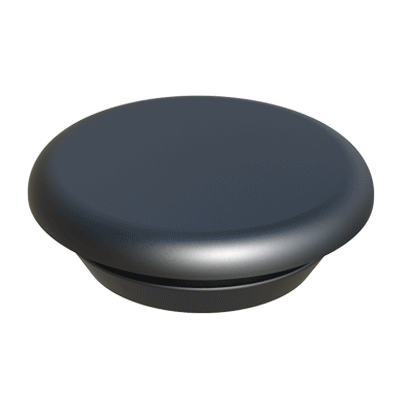

Le bouchon WBB est fabriquée dans différents matériaux et couleurs en fonction de la référence. Il est utilisé dans de nombreuses applications telles que l'étanchéité des trous ronds pour empêcher l'entrée d'eau, d'humidité et de poussière
